notice et manuel attelier YAMAHA HB

notice et manuel attelier YAMAHA HB

Posté le 26 février, 2011 - 09:38
21604 lectures
79 commentaires
  • 1
  • 2
  • 3
  • 4
  • 5
(2 votes)

Bonjour, je suis a la recherche du manuel attelier et de la notice utilisateur  pour un moteur YAMAHA 2T autolub model 60 FEO  lettre de l'année : F et numero de serie 6H2 L 403270   ?

D'avance un enorme merci.

cordialement.

stephane

Pages

79 commentaire(s)
  • papy 69
    papy 69
    Hors ligne
    Capitaine de frégate
    Inscription : 02/02/2008
    Messages : 21
    Le 26 février, 2011 - 10:24

    La lettre F correspond à 1989, mais je ne trouve pas ton modèle, c'est bien :

    60 FEO  ou 6H2L

  • corsica1
    corsica1
    Hors ligne
    Moussaillon
    Inscription : 10/02/2011
    Messages : 7
    Le 26 février, 2011 - 10:58

    bonjour, le model est bien 60FEO, le moteur est bien un 60 CV de 1989 .

  • papy 69
    papy 69
    Hors ligne
    Capitaine de frégate
    Inscription : 02/02/2008
    Messages : 21
    Le 26 février, 2011 - 12:25

    Bizarre, bizarre  !

    Mjacques va venir àton aide, mais fais un tour ici :



    http://www.boats.net/parts/search/Yamaha/Outboard/1989/parts.html

  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 26 février, 2011 - 14:20

    bonjour

    ci joint manuel 60 cv f

    salutations

    Fichiers :
    PDF icon 688-28199-S91.pdf
  • corsica1
    corsica1
    Hors ligne
    Moussaillon
    Inscription : 10/02/2011
    Messages : 7
    Le 26 février, 2011 - 14:47

    Merci beaucoup mjacques.

    un enorme merci plustot !!!

    bonne fin de journée , je vais me plonger dans la lecture !!



  • cedriccup
    cedriccup
    Hors ligne
    Enseigne de vaisseau
    Inscription : 27/07/2008
    Messages : 109
    Le 26 février, 2011 - 21:50

    mjacques a écrit :

    bonjour

    ci joint manuel 60 cv f

    salutations

    Mjaques t'es au top franchement de la bombe

  • KOFFE
    KOFFE
    Hors ligne
    Premier maître
    Inscription : 27/10/2008
    Messages : 51
    Le 26 février, 2011 - 22:33

    Bonsoir



    a tout hasard Mr Jacques je recherche le manuel du yamaha 20C ? , j'ai deja les eclatés et la revue technique mais si vous aviez le manuel, on ne sait jamais !



    bonne soirée



    koffe

  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 27 février, 2011 - 00:27

    bonsoir koffe

    ci joint manuel 20 c

    salutations

    Fichiers :
    PDF icon 688-28199-S91.pdf
  • KOFFE
    KOFFE
    Hors ligne
    Premier maître
    Inscription : 27/10/2008
    Messages : 51
    Le 27 février, 2011 - 08:48

    Bonjour



    Merci Mr Jacques, vous etes notre bibliotheque !, c'est super sympa de votre part.



    bon week end



    koffe

  • vincpom
    vincpom
    Hors ligne
    Enseigne de vaisseau
    Inscription : 16/09/2007
    Messages : 28
    Le 27 février, 2011 - 15:20

    KOFFE a écrit :

    Bonjour



    Merci Mr Jacques, vous etes notre bibliotheque !, c'est super sympa de votre part.



    bon week end



    koffe



    Je confirme,c est une bibliotheque à lui tout seul.... Tu as tout ces schemas à ta disposition ? ou tu les cherches sur Internet au fur et a mesure?



    Vincent

  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 28 février, 2011 - 17:57

    bonsoir

    heureux d avoir rendu service

    salut

  • lplongeur08
    lplongeur08
    Hors ligne
    Moussaillon
    Inscription : 18/08/2011
    Messages : 1
    Le 18 août, 2011 - 07:49

    Bonjour Mjacques,

    Je viens de prendre conaissance de ce forum et je me permets de demander une information technique. Je possede un Yamaha 60FE 6H2 et apres une année d'inutilisation impossible de la demmarer. Le moteur tourne mais ne demarre pas. Apres dépose des bougies un manque d'allumage est probable. Merci pour vos avis.

    Cdt

  • JACKO66
    JACKO66
    Hors ligne
    Moussaillon
    Inscription : 27/09/2013
    Le 28 septembre, 2013 - 13:23

    BONJOUR: j'ai le même problème avec le même moteur, cdi changé: même problème: pas d'étincelle aux bougies
    J'ai des doutes sur la bobine de charde et celle d'éclairage...Comment avez vous résolu votre pb d'allumage? MERCI

  • JACKO66
    JACKO66
    Hors ligne
    Moussaillon
    Inscription : 27/09/2013
    Le 28 septembre, 2013 - 13:24

    JACKO66 a écrit :

    BONJOUR: j'ai le même problème avec le même moteur, cdi changé: même problème: pas d'étincelle aux bougies J'ai des doutes sur la bobine de charge et celle d'éclairage...Comment avez vous résolu votre pb d'allumage? MERCI

  • Jerattous
    Jerattous
    Hors ligne
    Major
    Inscription : 26/12/2010
    Messages : 50
    Voir également
    Le blog de Jerattous
    (1 article)
    Le 28 septembre, 2013 - 20:52

    Bonjour, Goby

    A tout hasard, tu n'aurais pas la doc du Yamaha 30 cv AETS quatre temps de 2006 en français car les gorilles ne sont pas bilingues .

    Amicalement

    Yves

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 29 septembre, 2013 - 09:36

     Doc atelier en FRANCAIS pour   YAM  2 temps  50 - 60 - 70 - 80  et 90 cv

      https://app.box.com/shared/24jtr2ycxe

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 29 septembre, 2013 - 09:42

     Salut  Jerratous

     c'était la seule que j'avais en français du  YAM  50 à 90



     meme en payant on ne les trouve pas en francais .

     Quelle mauvaise mentalité de merde ont ces motoristes  de ne pas vouloir comuniquer les docs techniques au  public  ,comme laq RTA  pour les voitures



     A+





  • Jerattous
    Jerattous
    Hors ligne
    Major
    Inscription : 26/12/2010
    Messages : 50
    Voir également
    Le blog de Jerattous
    (1 article)
    Le 29 septembre, 2013 - 13:42

    Merci quand même

    Yves

  • angelo13
    angelo13
    Hors ligne
    Premier maître
    Inscription : 03/04/2011
    Messages : 25
    Le 29 septembre, 2013 - 23:50

    Bonsoir Yves j'espère que tu va bien

     Si tu recherche la Doc Atelier d'un Yamaha 4T en payant tu trouves  ...



    Amicalement







  • Jerattous
    Jerattous
    Hors ligne
    Major
    Inscription : 26/12/2010
    Messages : 50
    Voir également
    Le blog de Jerattous
    (1 article)
    Le 30 septembre, 2013 - 08:44

    Tout va bien merci. Pour le moment, le moteur tourne très bien donc je verrai le moment venu pour les doc.

    J'ai comme la vague impression que je suis entrain de plomber le post de notre ami Corsica1

    Mille excuses

    Yves

  • blondinet
    blondinet
    Hors ligne
    Quartier-maître
    Inscription : 03/04/2011
    Messages : 13
    Le 30 septembre, 2013 - 12:16

    Bojour à tous !


    Je possède le manuel d'atelier en Anglais de tous les moteurs Yamaha de 84 à 96.

    Je m'en sers pour  mon Yamaha 85cv de 1991 (85AETL equivalent au 85CRTL - faudrait d'ailleurs m'expliquer la différence lol)


    Je le met à dispo sur mon dropbox : ICI


    Au plaisir!







  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 1 octobre, 2013 - 21:58

    Salut blondinet

    Merci pour ta Doc YAM

  • blondinet
    blondinet
    Hors ligne
    Quartier-maître
    Inscription : 03/04/2011
    Messages : 13
    Le 2 octobre, 2013 - 17:27

    goby a écrit :

    Salut blondinet

    Merci pour ta Doc YAM



    De rien


    Alors personne pour m'expliquer la différence entre 85AETL et 85CRTL ?

  • cyrillegras
    cyrillegras
    Hors ligne
    Moussaillon
    Inscription : 23/04/2011
    Le 2 août, 2014 - 17:45

    désolé de déterrer le post mais je cherche la notice et la doc atelier d'un 60 FETO 6H2 L année C la culasse de mon moteur est Persée au niveau d'un puits de bougie (celle du bas), il me faut donc la remplacer merci

  • cyrillegras
    cyrillegras
    Hors ligne
    Moussaillon
    Inscription : 23/04/2011
    Le 2 août, 2014 - 17:45

    désolé de déterrer le post mais je cherche la notice et la doc atelier d'un 60 FETO 6H2 L année C la culasse de mon moteur est Persée au niveau d'un puits de bougie (celle du bas), il me faut donc la remplacer merci

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 2 août, 2014 - 19:44

    consulte bien ce post  j'y avais mis la doc du 50 au  90  en  Francais

  • cyrillegras
    cyrillegras
    Hors ligne
    Moussaillon
    Inscription : 23/04/2011
    Le 3 août, 2014 - 06:11

    oui je lai bien vu mais il ny a pas de vue eclatee avec la reference des pieces

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 3 août, 2014 - 09:06

    Les culasses des  60 et  70 sont  les memes        6H3-11111-01-94



     http://www.eym.fr/crbst_139.html

     Tu clik sur  50G qui est aussi le moteur du  60 et  70  et tu verras aussi  les references des  3  modéles  mais  99, 99 % des pieces  sont comunes  aux 3 modéles



     j'en ai une à vendre en bon état





  • CrisCat
    CrisCat
    Hors ligne
    Second maître
    Inscription : 22/09/2007
    Messages : 43
    Le 5 août, 2014 - 13:11

    Goby, tu regarderas qui a mis en ligne la doc du 50G

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 5 août, 2014 - 14:00

    Salut CRIS CAT Oui la Doc ATELIER  en Français c'est toi qui l'a posté sur ton Fourom, en tout cas un grand MERCI car elle rend bien service ,à tous et moi même pour mon 50G.

  • lilu66
    lilu66
    Hors ligne
    Moussaillon
    Inscription : 24/07/2016
    Le 24 juillet, 2016 - 13:55

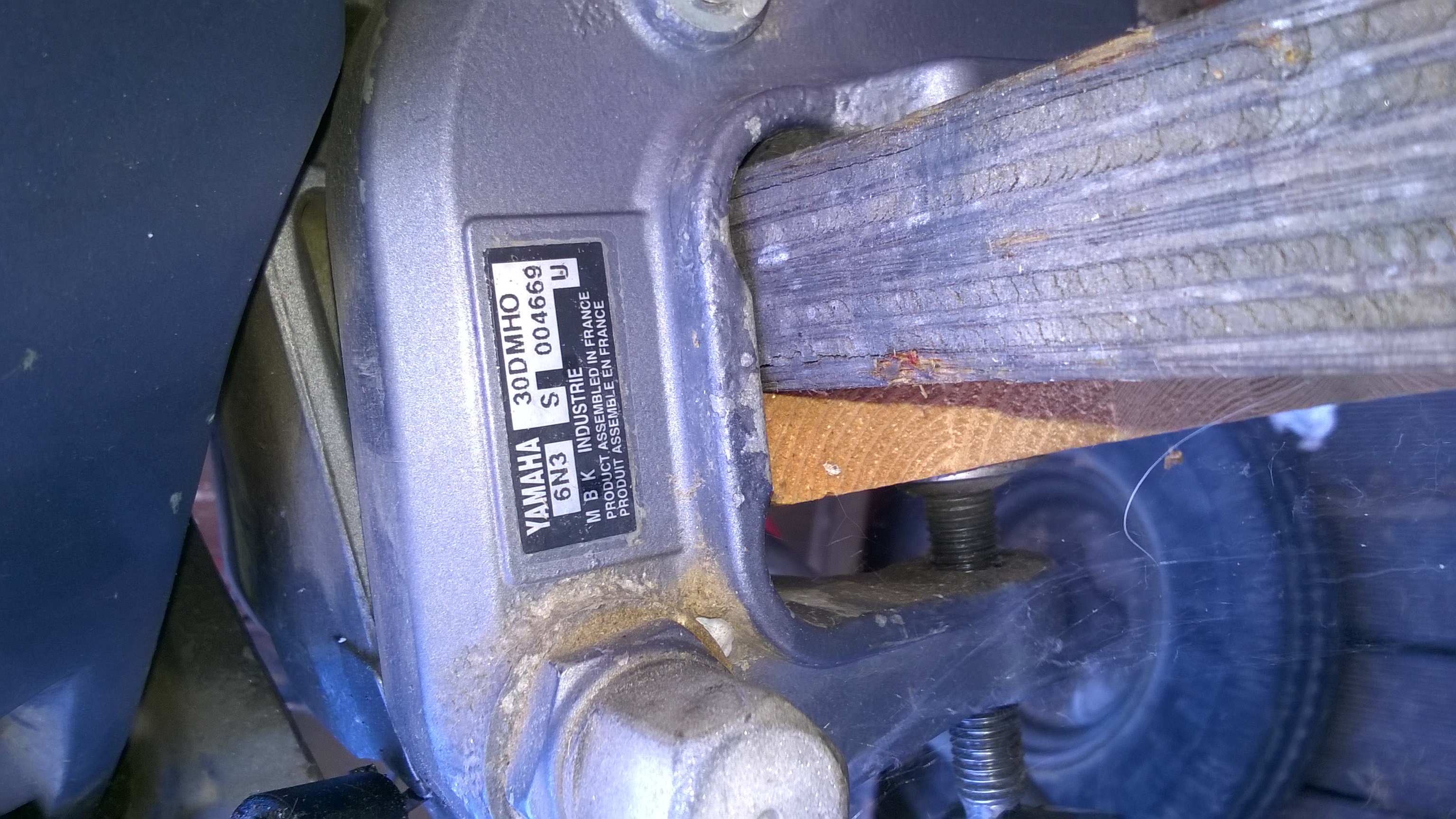

    Bonjour je suis a la recherche d un manuel d atelier de moteur yamaha30 cv de 99 ​

    Fichiers :
    Image icon wp_20160627_004.jpg
  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 24 juillet, 2016 - 19:35

    Doc atelier YAM 30D  - qui est un  3 cylindres

     http://www.mdmotors.ru/netcat_files/216/180/30DMH_6K9_28197_Z8_C2.PDF


  • Dan11
    Dan11
    Hors ligne
    Moussaillon
    Inscription : 25/09/2016
    Le 25 septembre, 2016 - 20:02

    Je recherche la doc atelier et l'année pour ce moteur 3 cylindres 40 HMO  6H4L.

    merci.

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 26 septembre, 2016 - 08:48

    YAM 40 HMO 6H4

    H ou V ou D La 1ere lettre c'est la reference du moteur
    6H4 c'est le code moteur
    M = démarage Manuel
    O = Autolube
    E = Demarage electrique
    T = Trim
    S = arbre court
    L = arbre long

    Les YAM 40 V  et  40 H sont les memes moteurs  =  698cc -  3 cyl  - 3 carbus

     Peut etre quelques bricoles  differentes à toi de voir sur ces vues éclatées pieces ci dessous

    Le  40 V
    http://www.eym.fr/crbst_137.html

     Le  40 H
    http://www.eym.fr/crbst_135.html

    La Doc Atelier  du 40 V et le meme en  50 (50H)
    YAMAHA 40V/W, 50H/W сервис, ремонт

     Manuel utilisateur

    40, 50 Owner's Manual - Yamaha

    Une doc du  40H et le meme en  en 50 (50D)

    40H/5OD - boote-forum.de

  • Dan11
    Dan11
    Hors ligne
    Moussaillon
    Inscription : 25/09/2016
    Le 26 septembre, 2016 - 23:31

    Merci pour tous ces renseignements
    Cordialement
    Dan11

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 27 septembre, 2016 - 08:30

    Et pour l'année du moteur que tu demande , regarde bien la petite lettre gravée en bas à droite de la petite plaque , sur la partie blanche  ou  souvent peu visible sur la partie Noir
     exemple   X  =  1996

    http://img.pccreation.net/photos/201609270826471514.JPG

    http://img.pccreation.net/photos/201609270828034652.JPG


  • chris63
    chris63
    Hors ligne
    Moussaillon
    Inscription : 15/10/2016
    Le 15 octobre, 2016 - 17:32

    bonjour
    je veut acheter un yamaha 4t de 2006, mais comment savoir si c'est vraiment un 4temps, si arbre long, l'année et sur l'annonce je vois mal la plaque ( F304MHD )


  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 15 octobre, 2016 - 18:36

    bonsoir
    si puissance environ 30 cv
    je pense à F 30 A,B ou C
    maintenant s il sagit d un 300 cv ce n est plus pareil
    attention le F au début de la plaque est important
    parfois LS, LZ ect
    salutations

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 15 octobre, 2016 - 18:41

    Chez Yamaha la lettre F indiquée  avant la puissance  (30) signifie que c'est un 4 temps et un 4 tempsYAM
     a une courroie de distribution sur le dessus du moteur ,on la voit une fois le capot enlevé

    pour la longueur arbre il y a souvent une lettre  S = court  et L  = long

    Sur une photo de la plaque si dessous ci tu  y verras une lettre  L  bien à part de la reference du  moteur  =arbre Long

    ou mesurer cette distance sur le moteur

    Et  voir si cela  correspond à peu prés à la mesure du tableau sur le Bateau

    Si entre la partie du moteur qui se pose sur le tableau arrière et la plaque anticavitation qui est juste au dessus de l'hélice  tu as une longueur de +/ 508 mm tu as un arbre long
    Si tu as une longueur de +/-390mm tu as un arbre court


    Pour l'année du  moteur nsoit elle est bien indiquée sur la plaque  soit il y a une lettre en bas à droite  au bord de la plaque  là par exemple on voit la lettre  X   qui correspond à  1996 voir tableau ci dessous




  • Jerattous
    Jerattous
    Hors ligne
    Major
    Inscription : 26/12/2010
    Messages : 50
    Voir également
    Le blog de Jerattous
    (1 article)
    Le 15 octobre, 2016 - 23:31

    J'ai un moteur 30 cv 4 temps Yam de 2005 milésime 2006, voici les plaques poseés sur le coté gauche

    Le S indique arbre court (L pour arbre long)

    A l'emplacement de la fléche sous les carburateurs un n° du moteur identique  à celui de la plaque et gravé sur le bloc pour contrôler que les plaques non pas étaient changées et que le moteur n'est pas volé



  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 16 octobre, 2016 - 10:45

    NIKEL yes

    On ne peut mieux expliquerapplaudit


  • chris63
    chris63
    Hors ligne
    Moussaillon
    Inscription : 15/10/2016
    Le 16 octobre, 2016 - 14:30

    bonjour a tous
     merci bien pour toutes c'est réponses
    voici la plaque qu'il y a sur la photo
    F 30 AMHD
    L 1007 482
                  J
    je vois pas la 2 éme plaques, mais j'ai pas mal d'info
    encore merci a tous !


  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 16 octobre, 2016 - 16:01

    =  YAM F30 cv -  4 temps  - arbre Long - de  2007
     MHD = Il doit etre en barre franche et  démarrage manuel  (pas electrique) et pas de Trim

  • chris63
    chris63
    Hors ligne
    Moussaillon
    Inscription : 15/10/2016
    Le 16 octobre, 2016 - 18:57

    goby a écrit :

    =  YAM F30 cv -  4 temps  - arbre Long - de  2007
     MHD = Il doit etre en barre franche et  démarrage manuel  (pas electrique) et pas de Trim

    oui tout a fait sa, je veut garder la barre franche, es-que je peut rajouter le démarreur et comment je peut savoir le nombres d'heures car il n'a pas de compteur
    merci encore goby
    alex

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 16 octobre, 2016 - 20:45

    Rajouter un démareur ça va te couter trés trés chere sur de Yam F30A

    il n'est pas en injection donc pas possible de connaitre le nombre d'heures de fonctionnement

    et ne pas se fier aux compteurs horaires qui ont souvent été débranchés  ou posés quelques années aprés

     1  volant moteur cranté
     1 démareur et son support
      1 relais démareur
     1 régulateur redresseur  ,
      le bouton poussoir de démarage
       le faisceau electrique
    la main d'oeuvre

    vaut mieux en acheter un déja tout équipé

    demande un devis à Yam tu vas etre surpris du montant

     Quel bateau as tu car  en   4 temps le 30 cv pese    95 kg  donc  dans ces petites cylindrées c'est pas des foudres de guerre comparé à un  2 temps qui est   bien plus nerveux et  beaucoup  plus leger

  • chris63
    chris63
    Hors ligne
    Moussaillon
    Inscription : 15/10/2016
    Le 16 octobre, 2016 - 23:28

    je vient d'acheter un cap 370 et je cherche un moteur 2 ou 4 temps de 30cv car c'est le maxi sur le 370 c'est pour faire de la peche en barrage et en fleuve, je ne peut pas trop y mettre chére alors je cherche

  • Jerattous
    Jerattous
    Hors ligne
    Major
    Inscription : 26/12/2010
    Messages : 50
    Voir également
    Le blog de Jerattous
    (1 article)
    Le 17 octobre, 2016 - 08:10

    Trop lourd un 30 cv 4 temps sur ce type de coque, envoi un MP à Papyjo du forum il a un Cap 370 avec un Yam 30 cv 4 temps,il te confirmera que ce moteur est trop lourd.Il revend sont ensemble de 1 an sur coincoin.

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 17 octobre, 2016 - 10:38

    C'est tout à fait celawink

  • chris63
    chris63
    Hors ligne
    Moussaillon
    Inscription : 15/10/2016
    Le 17 octobre, 2016 - 13:55

    ok merci les gars j'ai trouver un 2t mais c'est un arbre court je cherche je cherche

  • goby
    goby
    Hors ligne
    Capitaine de frégate
    Inscription : 08/01/2013
    Messages : 23
    Le 17 octobre, 2016 - 15:43

    Ce bateau leger  de 3,70 m  est trés sensible  au poids sur l'arriere

    Des exemple en YAM 2 temps

     Un YAM 15 cv  2 temps- 37 kg   serait bien à mon avis ,pour ton programe peche en eau interieur

     Un Yam  20 ou 25cv - 2 temps - 2 cylindres   -  50 kg pour le 20/25

    Le 30cv yam - 2 temps en 3 cylindres est plus lourd = 61 kg

    Les Poids  sont en Arbre Long -démarrage Manuel - sans Trim



Pages

Auteur

corsica1
corsica1
Hors ligne
Moussaillon
Inscription : 10/02/2011
Messages : 7

Les Services Discount Marine

Discount Marine

Spécialiste de la vente d’électronique pour la plaisance, Discount Marine vous propose une sélection de produits parmi les plus grandes marques du nautisme. Vous cherchez un GPS, un sondeur, un radar, un pilote automatique, une radio VHF, du matériel de sécurité, ou d'accastillage ? Nous sommes là pour vous conseiller. Discount Marine, c'est aussi un espace communautaire avec des forums et des blogs pour discuter, partager, informer autour du nautisme.

Retrouvez-nous sur

Youtube Facebook Twitter
