Bonjour à tous, Je viens d'acquérir un ensemble coque alu et moteur yamaha 30 CV type AM689 pour la pêche en eau douce. L'ensemble a bien vécu et nécessite un bon coup de net. Le moteur tourne bien à chaud mais le démarrage est plutôt délicat. Je vais commencer par changer les 2 bougies mais ne connaissant pas l'historique des entretiens effectués, je me lancerai bien dans la vidange de l'embase et la vérification de la turbine. Je recherche désespérément une vue éclatée du moteur avec les références des pièces.(joint d'embase, de vis de, turbine, corde démarreur et j'en passe). Je vous remercie par avance de vos conseils et éventuels documents qui me permettrait de prendre l'eau sereinement. Cordialement. Fabrice

30 commentaire(s)
  • papy 69
    papy 69
    Hors ligne
    Capitaine de frégate
    Inscription : 02/02/2008
    Messages : 21
    Le 7 décembre, 2011 - 23:40

    Bonsoir, de quelle année ce moteur ?

  • FC69
    FC69
    Hors ligne
    Moussaillon
    Inscription : 07/12/2011
    Messages : 1
    Le 8 décembre, 2011 - 19:27

    Bonsoir,

    Il semble qu'il ai été fabriqué entre 1979 et 1985.

    Voilà ce qui se trouve sur la plaque moteur 689L 31 85 02.

    Merci d'avance.

    Fabrice.









  • papy 69
    papy 69
    Hors ligne
    Capitaine de frégate
    Inscription : 02/02/2008
    Messages : 21
    Le 8 décembre, 2011 - 23:15

    Pour un 30cv de 1984
    http://www.boats.net/parts/search/Yamaha/Outboard/1984/30ELN/parts.html

  • FC69
    FC69
    Hors ligne
    Moussaillon
    Inscription : 07/12/2011
    Messages : 1
    Le 9 décembre, 2011 - 08:02

    Bonjour, Je vous remercie pour le lien.

    J'avais parcouru ce site il y a quelques jours mais la correspondance 30AM et 30ELN et 30ELx ne m'avait pas semblé évidente.

    Y a t il des codages différents suivant les continents pour les mêmes moteurs ??.

    J'ai vu qu'un Monsieur "PEPINOT" sur le forum avait remis à neuf le même type de moteur. Si il passe par là et qu'il a quelques tuyaux, (la vue éclatée du 30AM) je suis preneur.

    Bonne journée à tous.

    Fabrice .

  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 18 décembre, 2011 - 11:38

    bonjour

    ci joint divers fichiers

    salutations

    Fichiers :
    PDF icon yam_pump_eau.pdf
    PDF icon yam_periodic.pdf
  • FC69
    FC69
    Hors ligne
    Moussaillon
    Inscription : 07/12/2011
    Messages : 1
    Le 21 décembre, 2011 - 21:24

    Merci Beaucoup à tous pour ces fichiers et liens.

    Je commence à recenser les boulons, joints et autres bricoles qui me seront nécessaires pour vidanger l'embase, et vérifier la turbine.

    J'ai monté 2 nouvelles bougies et le moteur a démarré bien plus facilement cette fois ci. L'essai a été de courte durée, car les oreilles de rinçage fuyait un max et j'ai eu peur que celà ne refroidisse pas assez.

    Je referai une tentative dans quelques jours.

    Cdt, Fabrice

  • papy 69
    papy 69
    Hors ligne
    Capitaine de frégate
    Inscription : 02/02/2008
    Messages : 21
    Le 22 décembre, 2011 - 07:56

    Bon travail !

    Tu es du 69 ? tu navigue de quel côté ?

  • FC69
    FC69
    Hors ligne
    Moussaillon
    Inscription : 07/12/2011
    Messages : 1
    Le 22 décembre, 2011 - 20:36



    Bonsoir,

     Je suis pêcheur et je réside à Lyon. J'irai naviguer sur le Rhône, Saône et quelques retenues de barrage pour traquer les carnassiers.

    Pour l'instant je commence a aménager la coque et retaper le moteur.

    Me reste plus qu'à passer le fluvial au printemps pour être opérationel au mois de mai prochain.

    Cdt,

    Fabrice







  • Pepinot
    Pepinot
    Hors ligne
    Moussaillon
    Inscription : 07/04/2008
    Messages : 11
    Le 20 février, 2012 - 22:09

    Bonsoir, je repond un peu tard mais.... si je peut vous aider c'est sans soucis !

    C'est un moteur robuste et qui pousse fort ! ( du moins sur ma coque de 4 metres) . Toute les pieces existent encore sous de nouvelle reference , au states pour vraiment pas cher !

    http://www.boats.net/parts/search/Yamaha/Outboard/parts.html

    J ai tout pris là sauf les pistons sur Ebay ( ship americain serieux ! )

  • jean michel 1359
    jean michel 1359
    Hors ligne
    Matelot
    Inscription : 19/03/2012
    Messages : 10
    Le 19 mars, 2012 - 14:04

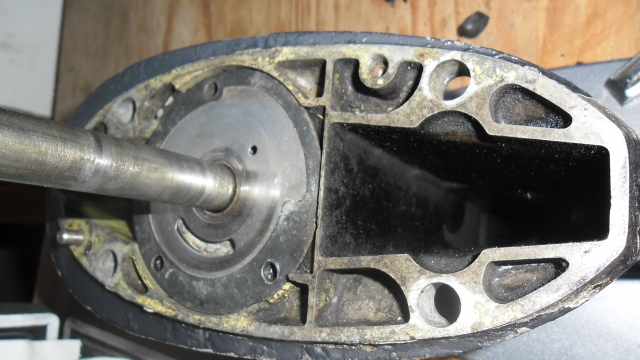

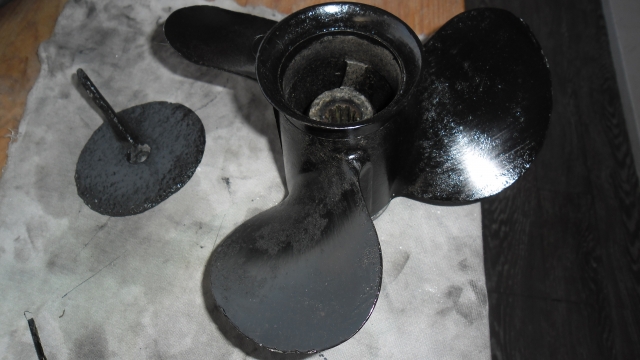

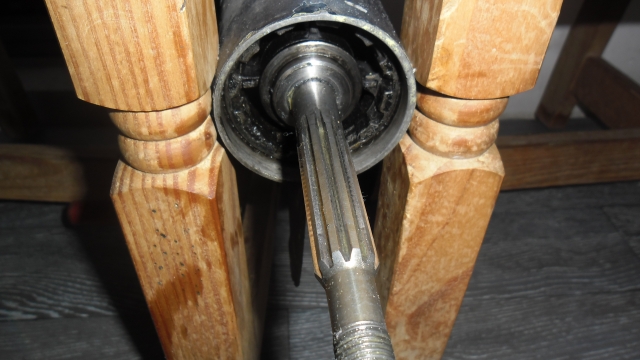

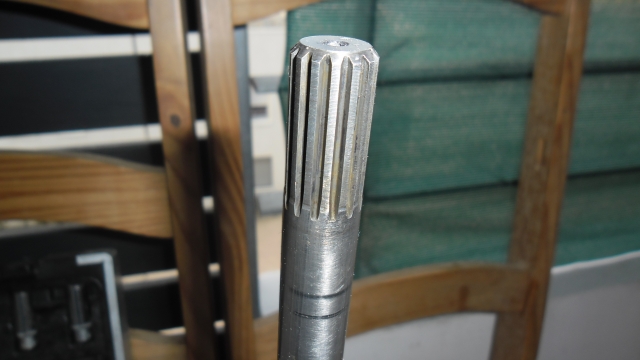

    bonjour j'ai le meme moteur que le votre yamaha 30am 2 temp,sont année de construction et de 79/1985.j'ai démonté mon embase pour faire un entretient,et j'ai remarquer que ma turbine etait dechiqueter je vous joint des photos de l'embase démonté.

    Fichiers :
    Image icon SAM_0436.JPG
    Image icon SAM_0437.JPG
    Image icon SAM_0435.JPG
    Image icon SAM_0438.JPG
  • jean michel 1359
    jean michel 1359
    Hors ligne
    Matelot
    Inscription : 19/03/2012
    Messages : 10
    Le 22 mars, 2012 - 08:49

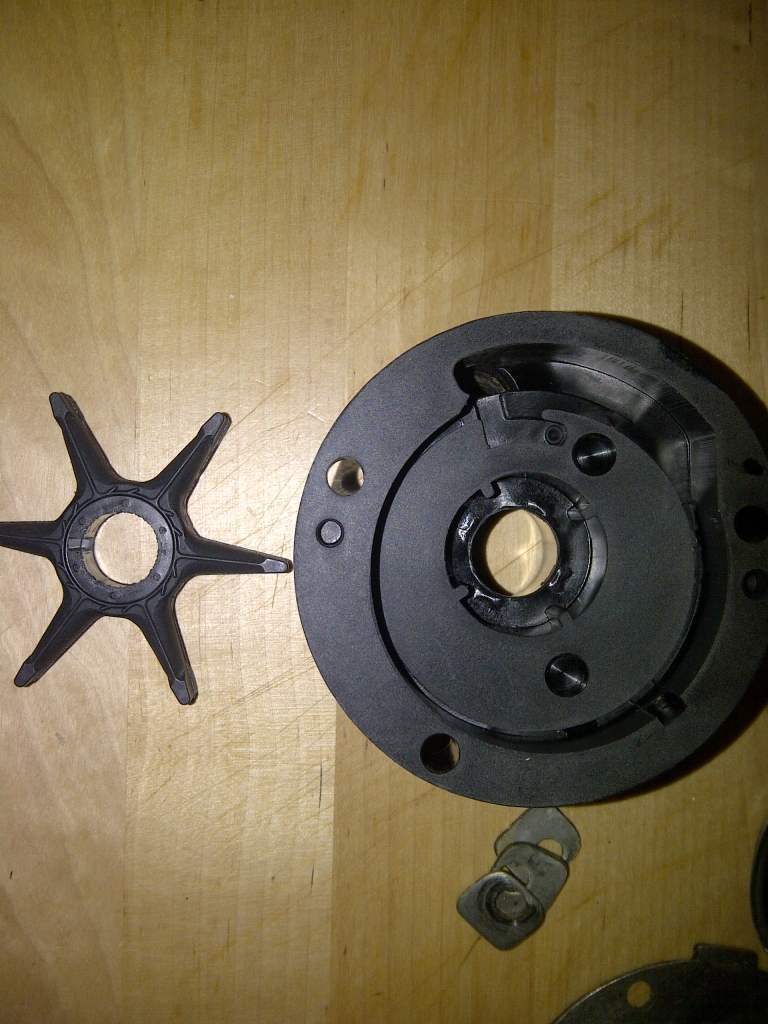

    jean michel 1359 a écrit :

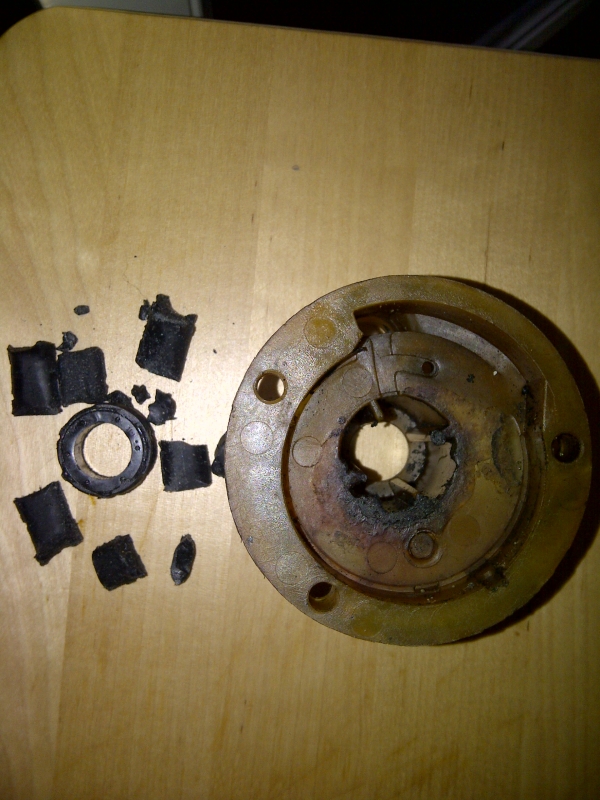

    bonjour j'ai le meme moteur que le votre yamaha 30am 2 temp,sont année de construction et de 79/1985.j'ai démonté mon embase pour faire un entretient,et j'ai remarquer que ma turbine etait dechiqueter je vous joint des photos de l'embase démonté.

    Fichiers :
    Image icon IMG-20120320-00052.jpg
    Image icon IMG-20120320-00053.jpg
  • jean michel 1359
    jean michel 1359
    Hors ligne
    Matelot
    Inscription : 19/03/2012
    Messages : 10
    Le 22 mars, 2012 - 08:57

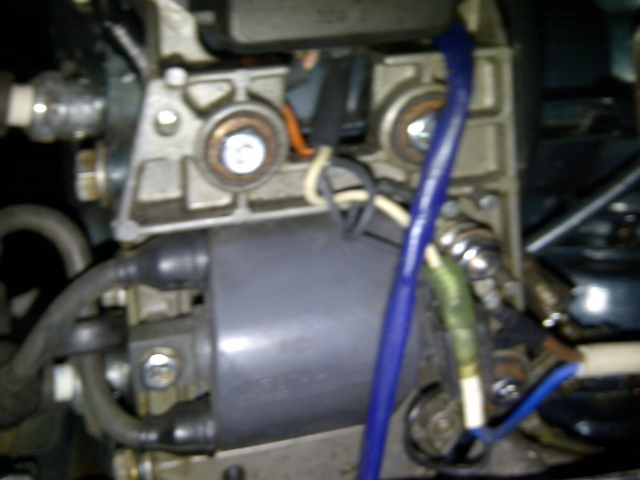

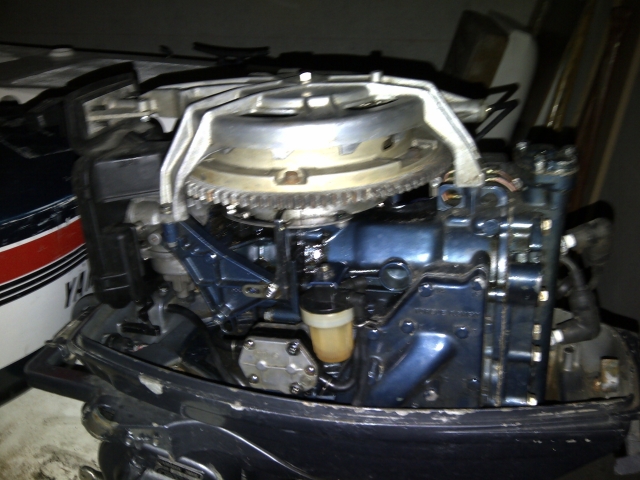

    bjr je vous post quelque photos de mon moteur yamaha 30 am 2 temp,que je viens de racheter,mais avec quelque surprise au moment de faire l'entretient.

    Fichiers :
    Image icon IMG-20120319-00047.jpg
    Image icon IMG-20120319-00046.jpg
  • SMAIL H
    SMAIL H
    Hors ligne
    Maître
    Inscription : 09/09/2008
    Messages : 1
    Le 22 mars, 2012 - 19:50

    Bonsoir,

    Le moteur à l'air correct mais il a, sans doute, été allumé hors de l'eau, c'est ce qui explique l'etat de la turbine et du corps la pompe à eau.

    Bonsoir

  • jean michel 1359
    jean michel 1359
    Hors ligne
    Matelot
    Inscription : 19/03/2012
    Messages : 10
    Le 24 mars, 2012 - 10:26

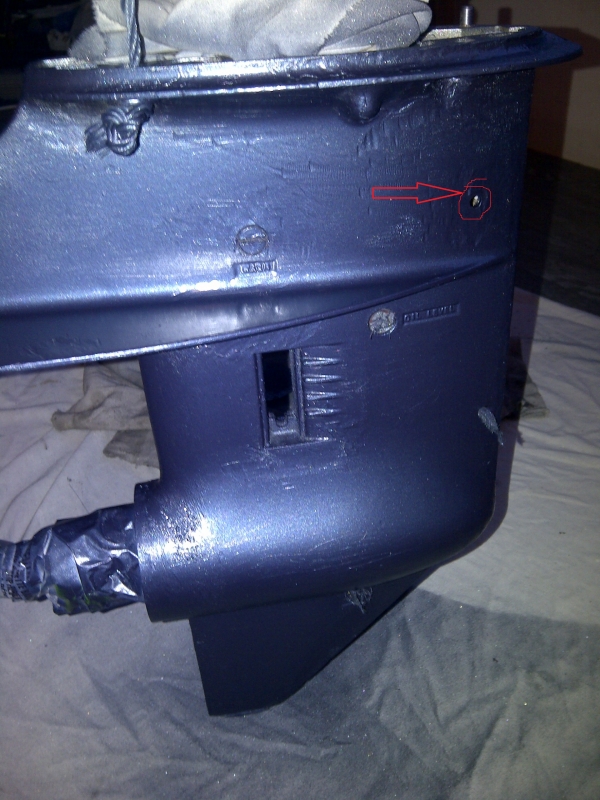

    bonjour smail,oui c'est sur qu'il a tournée sans eau,j'ai tous changer et maintenant petite fuite d'huile( voir photos)pourrais tu me conseiller

    Fichiers :
    Image icon IMG-20120320-00056.jpg
  • SMAIL H
    SMAIL H
    Hors ligne
    Maître
    Inscription : 09/09/2008
    Messages : 1
    Le 24 mars, 2012 - 12:22

    Bonjour,
    La fuite d'huile dont vous parlez peut, tout simplement, être les résidus de la combustion( l'huile que vous avez mise dans l'essence et qui n'a pas été brûlée, dans ce cas elle va être noire. Pour bien vous assurer qu'il y a ou qu'il n'y a pas fuite, vérifiez l'huile d'embase: si elle a l'aspect de mayonnaise, il y a de fortes chances qu'il s'agisse d'une fuite. S'il y a fuite, vous devez changer les joints spi de l'embase; il y en a 5 : deux avec l'axe de l'hélice, deux avec l'arbre de transmission et un(celui que l'on voit sur la photo) avec la tige de l'inverseur.
    Salut

  • jean michel 1359
    jean michel 1359
    Hors ligne
    Matelot
    Inscription : 19/03/2012
    Messages : 10
    Le 25 mars, 2012 - 17:24

    merci pour tes conseilles, je vais refaire une vidange et voir si il a mayo.mais je me demande combien coute une réparation,de ce genre

  • SMAIL H
    SMAIL H
    Hors ligne
    Maître
    Inscription : 09/09/2008
    Messages : 1
    Le 25 mars, 2012 - 19:40

    Bonsoir
    Je ne connais pas les coûts de réparation chez-vous, mais si vous êtes un tantinet bricoleur, vous pouvez le faire vous-même et cela ne vous coûtera que le prix des joints.
    Salut

  • Frankypop
    Frankypop
    Hors ligne
    Maître
    Inscription : 28/04/2006
    Messages : 19
    Le 8 mai, 2012 - 16:24

    Bonjour, Smail H peux-tu décrire s'il te plaît la méthode de remplacement des joints spi, extraction et remise en place ? l'as-tu vraiment fait toi même ? j'ai lu que ce n'était pas évident...

  • SMAIL H
    SMAIL H
    Hors ligne
    Maître
    Inscription : 09/09/2008
    Messages : 1
    Le 9 mai, 2012 - 22:58

    Bonsoir,

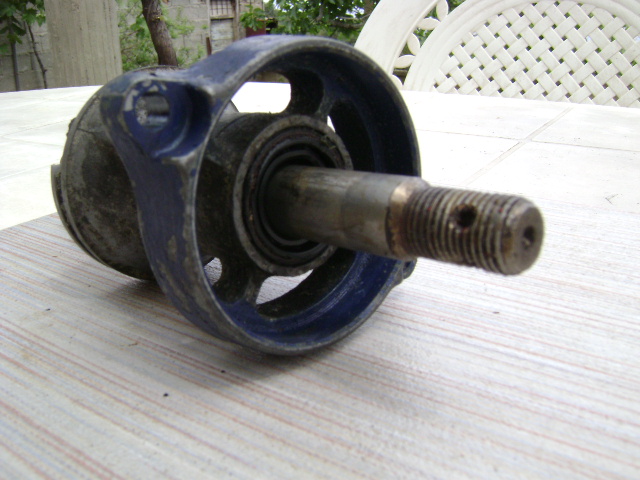

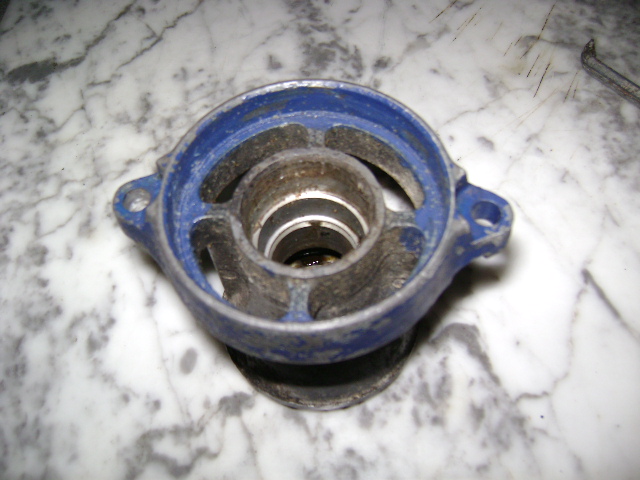

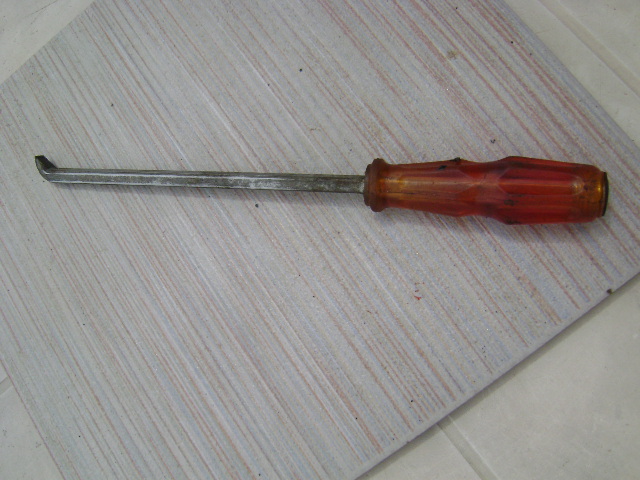

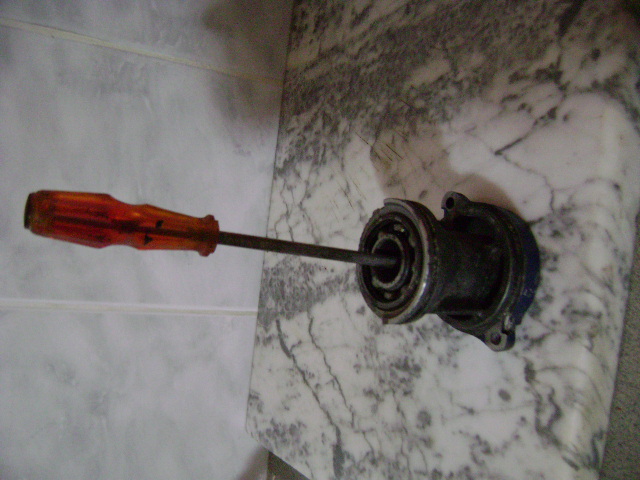

    Il faut d'abord ouvrire le couvercle de l'embase puis retirer l'axe de l'hélice.vous pourrez alors introduire une tige courbée en son bout pour faire sortir les joints spi (il doit y avoir deux). bien nettoyer la loge des joints . poussez les nouveaux joints l'un après l'autre; côté ressort vers l'extérieur ( il est bon d'utiliser de la pâte à joint pour faire glisser les joints dans leur loge)
    voici quelques photos.
    salut

    Fichiers :
    Image icon DSC05794.JPG
    Image icon DSC05795.JPG
    Image icon DSC05797.JPG
    Image icon DSC05798.JPG
  • SMAIL H
    SMAIL H
    Hors ligne
    Maître
    Inscription : 09/09/2008
    Messages : 1
    Le 9 mai, 2012 - 23:05

    c'est encore moi ,les photos sont arrivées dans le sens ie ; donc la 1ère est en bas et la dernière est en haut.

  • KOFFE
    KOFFE
    Hors ligne
    Premier maître
    Inscription : 27/10/2008
    Messages : 51
    Le 10 mai, 2012 - 08:36

    Merci Smail pour les photos, sur le 30 ou le 25 qui est le meme que le 20 le probleme c'est surtout pour sortir le diabolo, il n'y a pas les deux vis de couvercle mais une espece de filetage interieur avec une rondelle crantée, avec l'oxydation impossible a retirer, faut changer les joints spi sans extraire le diabolo !!



    koffe

  • SMAIL H
    SMAIL H
    Hors ligne
    Maître
    Inscription : 09/09/2008
    Messages : 1
    Le 10 mai, 2012 - 13:36

    Bonjour,

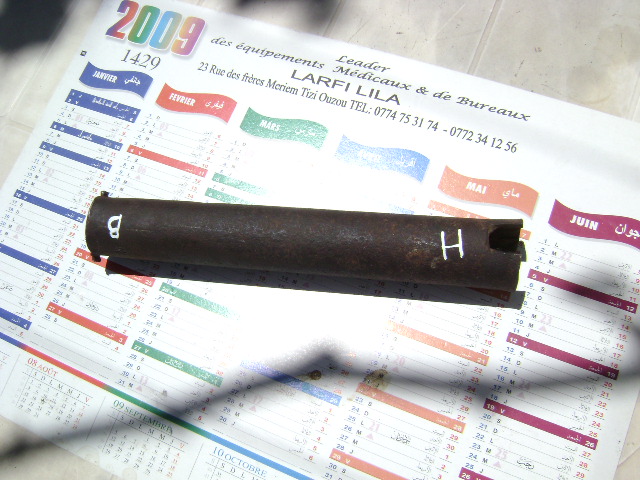

    Voilà Coffe avec quoi je devisse ces rondelles crantées: j'utilise un tube qui se rapproche le plus possible des dimensions de la rondelles sur un bout je "bricole" deux dents qui vont se loger dans les crans de la rondelle (B sur la photo) .Sur l'autre bout je fais un gros trou ou une grosse encoche pour y placer une barre de fer qui servira de manche à l'outil (H sur la photo).
    Salut

    Fichiers :
    Image icon DSC05799.JPG
    Image icon DSC05800.JPG
  • Frankypop
    Frankypop
    Hors ligne
    Maître
    Inscription : 28/04/2006
    Messages : 19
    Le 10 mai, 2012 - 14:05

    :ahurit:

    Ben dis-donc... (moi heureusement j'ai la version à vis sur mon 9.9)

    Je suppose que cela veut dire que les joints spi ne peuvent se démonter QUE par l'intérieur...
    C'est pareil pour ceux côté arbre ? et celui de l'inverseur ? (tant qu'à bricoler je me demande si ce n'est pas mieux de tout refaire ?)

    (Un grand merci pour ces réponses en photo !!!)

  • SMAIL H
    SMAIL H
    Hors ligne
    Maître
    Inscription : 09/09/2008
    Messages : 1
    Le 10 mai, 2012 - 14:39

    Bonjour,
    c'est moins compliqué quand c'est à vis, le problème est d'extraire le diaobolo une fois les deux boulons retiré et pour cela il existe déjà un topic dans le forum :

    http://www.discount-marine.com/club/content/extraire-le-couvercle-du-boitier-dhelice-yamaha-99cv

    maintenant , si vous arrivez à extraire les vieux joints spi à l'aide d'un outil fin et pointu, vous n'aurez plus besoin de tout démonter.
    Salut

  • Frankypop
    Frankypop
    Hors ligne
    Maître
    Inscription : 28/04/2006
    Messages : 19
    Le 10 mai, 2012 - 15:14

    Merci d'avoir retrouvé ce lien, je ne l'aurais pas trouvé vu son titre.
    Bon ça corrobore avec ce qu'on lit un peu partout, c'est quand même pas évident...
    J'ai l'impression qu'avant de se résoudre à tout démonter ou à confier la manip à un atelier, on peut toujours essayer de les extraire par l'extérieur, à ce que je comprends ils peuvent théoriquement sortir de leur logement dans ce sens, la difficulté c'est qu'on a aucune prise pour les attraper, ce qui explique que certains essayent en les perçant et en y glissant un système d'hameçonnage, c'est ça ?

    Et ensuite arrive-t-on réellement a en remettre de nouveaux alors quel l'arbre d'hélice est en place... ça me paraît chaud-chaud quand même...

  • SMAIL H
    SMAIL H
    Hors ligne
    Maître
    Inscription : 09/09/2008
    Messages : 1
    Le 10 mai, 2012 - 16:18

    Bonsoir
    c'est ça, une fois les vieux joints extraits, on peut faire glisser les joints neufs le long de l'axe de l'hélice ou le long de l'arbre de transmission (c'est valable pour les deux) puis on pousse les joints dans leur loge. induisez avant la loge de pâte à joint.
    Salut

  • KOFFE
    KOFFE
    Hors ligne
    Premier maître
    Inscription : 27/10/2008
    Messages : 51
    Le 10 mai, 2012 - 19:29

    J'ai une embase a refaire, j'ai acheté le kit joint sur ebay usa, je vais faire des photos mais je sais pas quand je vais attaquer cela !!



    merci mr smail pour la photo de l'outil, je vais m'en inspirer mais les rondelles sont vraiment collées et en tres mauvais etat, je sais pas si je vais reussir a les faire tourner sans tout casser !!

  • Frankypop
    Frankypop
    Hors ligne
    Maître
    Inscription : 28/04/2006
    Messages : 19
    Le 11 mai, 2012 - 09:58

    Et moi je me note tout ça précieusement, un grand merci, je vais quand même refaire tourner le moulin en serrant bien mes vis de vidange, peut-être en changeant leur joints, j'ai toujours espoir que ça puisse venir de là, j'avais l'équivalent d'un dé à coudre d'eau + environ 20% de mayo dans mon huile après avoir laissé le moteur hiverné plusieurs mois mais sans vidange d'embase.

  • regis AUGIER
    regis AUGIER
    Hors ligne
    Moussaillon
    Inscription : 28/02/2016
    Le 28 février, 2016 - 20:40

    bonjour .je possede ce moteur depuis longtemps j ai du le remiser pendant 6 ans au garage je le remet en route mais ne demarre pas  le carbu est propre   le moteur tousse et s arrete  les bougies sonts neuve .je l ai amené chez yamaha verdict cdi hs  mais le moteur demarre  et s arrete je pense qu il m ont pris pour un imbecile  et n on rien fait d autre mis a part la facture  merci de m aider
    regis

  • barbe bleu
    barbe bleu
    Hors ligne
    Enseigne de vaisseau
    Inscription : 06/08/2006
    Messages : 26
    Le 29 février, 2016 - 13:46

    regis AUGIER a écrit :

    bonjour .je possede ce moteur depuis longtemps j ai du le remiser pendant 6 ans au garage je le remet en route mais ne demarre pas  le carbu est propre   le moteur tousse et s arrete  les bougies sonts neuve .je l ai amené chez yamaha verdict cdi hs  mais le moteur demarre  et s arrete je pense qu il m ont pris pour un imbecile  et n on rien fait d autre mis a part la facture  merci de m aider
    regis

    Salut

    Je pense qu'avec un cdi h.s. tu n'as plus d'allumage...donc je comprends pas que le moteur démarre et s'arrète...

    - contrôle si étincelles aux bougies
    - arrivée d'essence
    -nettoyage et contrôle carbu
    - contrôle pompe essence

    si tu verses un peu d'essence direct par le carbu réaction du moteur?

    Fred
