Pose d'un compte-tours, d'un tableau électrique

Pose d'un compte-tours, d'un tableau électrique

Posté le 10 décembre, 2025 - 18:59
83 lectures
5 commentaires
  • 1
  • 2
  • 3
  • 4
  • 5
(0 vote)

aurevoir02 Hoé du bateau !
Mon SUZUKI DT 30 C fonctionne très bien, sauf que son millésime avancé : 1995 est aujourd'hui vieillissant !
Cela veut dire que ce modèle basique ne connait pas la merveilleuse fée  électricité !mrgreen
Il n'a pas de démarreur électrique, pas de trim/tilt, évidemment pas de compte-tours ; seulement un horamètre branché sur la batterie !
Le bateau possède un pseudo tableau electrique pour alimenter les feux de route, branché sur la batterie 12 volts, elle-même branchée sur le CDI !
Ce compte-tours me manque cruellement pour contrôler le régime moteur et je voudrais bien installer celui que j'ai acheté car mes connaissance électriques s'arrêtent  à ...." le fil rouge sur le bouton vert " rit
De mon compte-tours, sortent 4 fils ( jaune, rouge, bleu, noir ) . Je vais l'installer sur une console a côté d'un  vrai tableau electrique.
Dites-moi où il faut brancher ces quatre fils sur le moteur !
Un "petit"  mrgreengrand coup de main ne sera pas de refus !
Mettez-moi "au courant " SVP les amis ! Tchao !

5 commentaire(s)
  • papito
    papito
    Hors ligne
    Maître
    Inscription : 12/06/2007
    Messages : 5
    Le 11 décembre, 2025 - 15:36

    Auriez vous une poignée d'accélérateur?

  • farani
    farani
    Hors ligne
    Maître
    Inscription : 03/09/2006
    Messages : 44
    Le 12 décembre, 2025 - 16:00

    Hello papito !

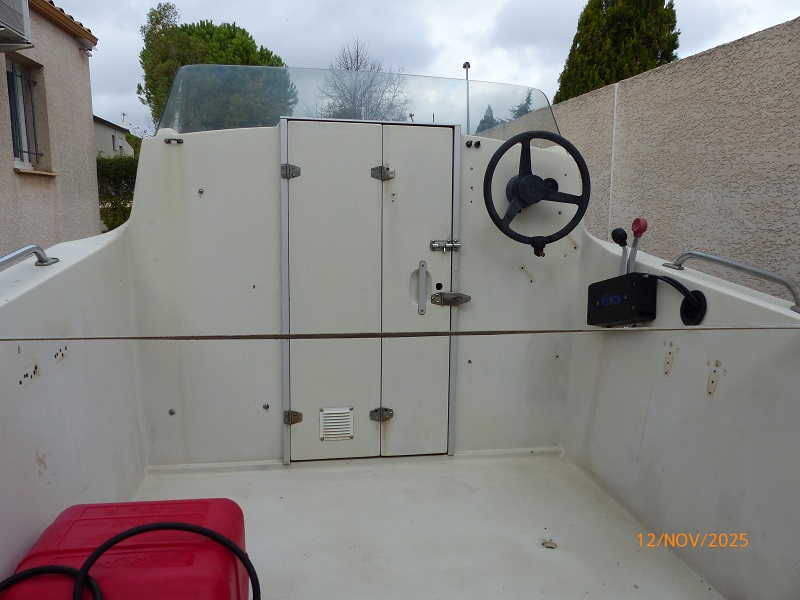

    Oui, j'ai un boitier de commande à deux leviers près du poste de pilotage !
    J'ai pas de clé de contact , seulement un bouton de coupe-circuit près de la batterie !
    Actuellement, je démarre le moteur à la corde .



    Fichiers :
    Image icon p1140861_-_copie.jpg
  • farani
    farani
    Hors ligne
    Maître
    Inscription : 03/09/2006
    Messages : 44
    Le 22 décembre, 2025 - 14:14

    Coucou papito !
    Si tu as le temps de me consacrer quelques instants, pourrais-tu me dire sur quel fil  ( ou quelle borne )
    de mon Suzuki , je dois connecter le fil qui prend l'impulsion des bobines ?
    Pour les trois autres, je sais !
    Sur le shéma ( Fig 17 Bobine d'allumage ) des pièces détachées que tu m'as fourni, il est montré un fil n°17
     dénommé : câble tachymètre !
    OK !  mais j'ai regardé sous la bobine basse, et...... je ne vois pas ce fil ????????
    Avec toute ma considération ! farani

  • papito
    papito
    Hors ligne
    Maître
    Inscription : 12/06/2007
    Messages : 5
    Le 23 décembre, 2025 - 12:53

    Bonjour

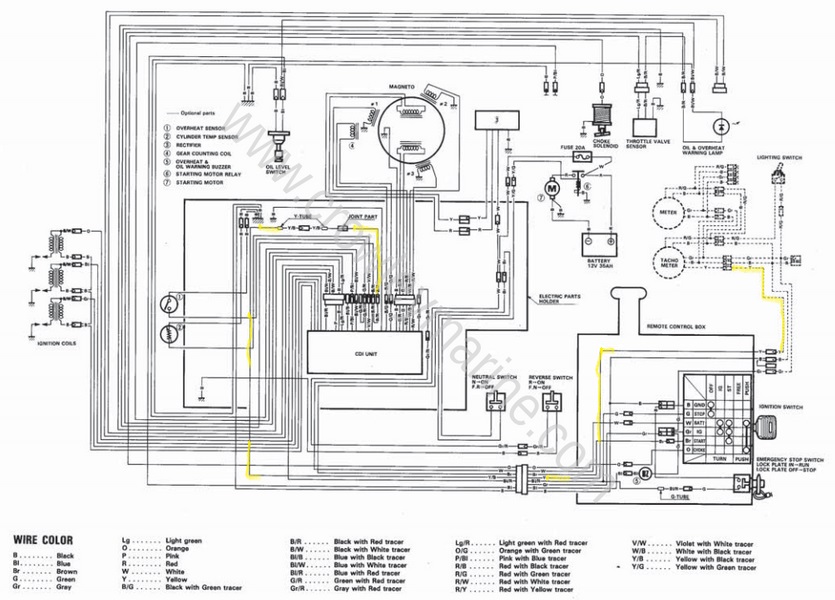

    ci joint schéma
    Je pense que le branchement se fait au niveau du C D I après le fusible
    Salutations

    Fichiers :
    PDF icon sans_nom_1.pdf
    Image icon suz.jpg
  • farani
    farani
    Hors ligne
    Maître
    Inscription : 03/09/2006
    Messages : 44
    Le 24 décembre, 2025 - 14:41

    aurevoir02Hello,papito !
    Merci d'avoir pris un moment pour me répondre .yes

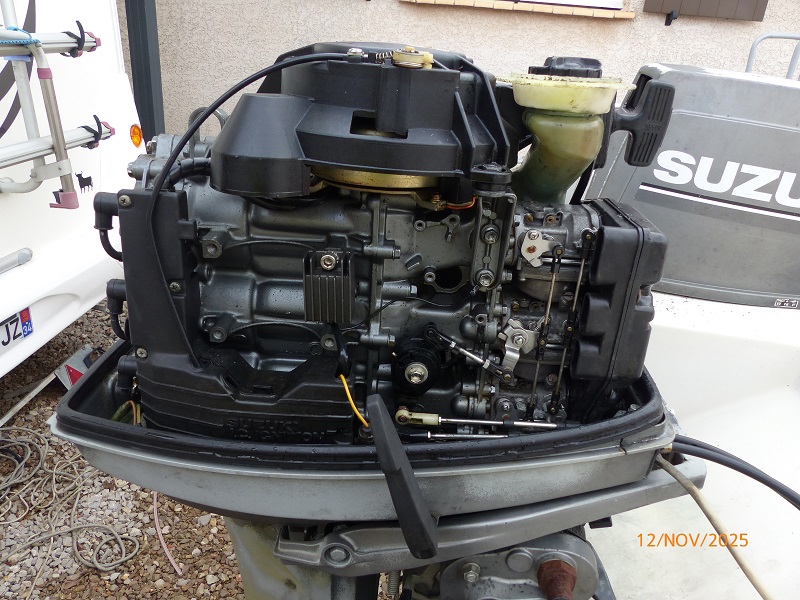

    OK ! Voir photo côté CDI duquel sort un fil jaune qui passe par un porte-fusible en verre .
    Ce fil a priori sert à l'alimentation de l'horamètre rajouté par ...ex-proprio !
    Je vais y brancher mon tachymetre, on verra bien !
    Je donnerai suite ! Bye !
