branchement poignée gaz mercruiser

branchement poignée gaz mercruiser

Posté le 29 mars, 2019 - 10:58
300 lectures
7 commentaires
  • 1
  • 2
  • 3
  • 4
  • 5
(0 vote)

Bonjour
suite a changement du faisceau sur un mercruiser 3l TKS j'ai oublie de reperer ou etaient branchés les fils jaune et rouge qui viennent de la poigne de gaz ainsi que les fil du coupe circuit homme a la mer
si quelqun a une petite idée
J'ai bien trouve un schema de branchement .mais pas tres explicite .sur l'endroit ou raccorder ces fils


7 commentaire(s)
  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 29 mars, 2019 - 18:33

    bonjour
    ci joint branchement demandés
    bien vérifier votre model
    salutations


    Fichiers :
    PDF icon mercruiser_cote_moteur.pdf
  • RV 17
    RV 17
    Hors ligne
    Moussaillon
    Inscription : 24/09/2008
    Messages : 7
    Le 29 mars, 2019 - 19:28

    Merci pour la reponse mais ces fils partent de la manette de gaz et je ne sais pas ou les brancher ils ne font pas partis du gros faisceau

  • barbe bleu
    barbe bleu
    Hors ligne
    Enseigne de vaisseau
    Inscription : 06/08/2006
    Messages : 26
    Le 29 mars, 2019 - 20:23

    Salut

    peut-être en ayant le modèle de poignée en question?....

    Fred

  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 30 mars, 2019 - 15:30

    bonjour
    si j'ai bien compris il sagit de fils qui se trouvent en dehors de la poignée
    une fiche 3 fils et 2 fils

    et qui ne sont pas inclus dans la grosse fiche qui part vers le moteur
    si tel est le cas je pense qu'il pourrait sagir d'un model 3000
    ou autre model de poignée non mercruiser
    merci de confirmer
    salutations


    Fichiers :

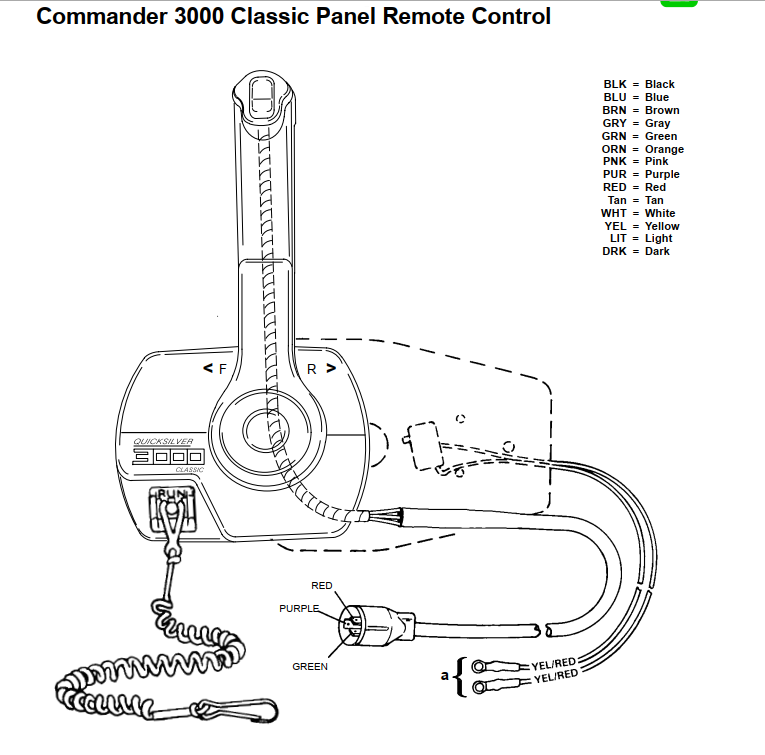

    Image icon capture.png
  • RV 17
    RV 17
    Hors ligne
    Moussaillon
    Inscription : 24/09/2008
    Messages : 7
    Le 31 mars, 2019 - 10:06

    oui il s'agit bien du modele 3000

    une fiche 4 fils qui part vers le trim
    ca c'est ok

    je ne sais pas ou brancher :
     - deux fils jaune et rouges je pense que c'est la securite pour ne pas demarer en prise
     - deux fils noir pour coupe circuit
    merci

  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 31 mars, 2019 - 11:33

    bonjour
    je vous mets le schéma
    je pense comme vous que le fil jaune et noir est une sécurité
    pour le noir peut étre la masse des instruments
    salutations

    Fichiers :
    Image icon capture2.png
  • RV 17
    RV 17
    Hors ligne
    Moussaillon
    Inscription : 24/09/2008
    Messages : 7
    Le 1 avril, 2019 - 10:29

    merci beaucoup je vais tenter la saison approche
