branchement compte-tour yamaha

branchement compte-tour yamaha

Posté le 23 avril, 2020 - 20:22
2696 lectures
11 commentaires
  • 1
  • 2
  • 3
  • 4
  • 5
(0 vote)

bonjour,

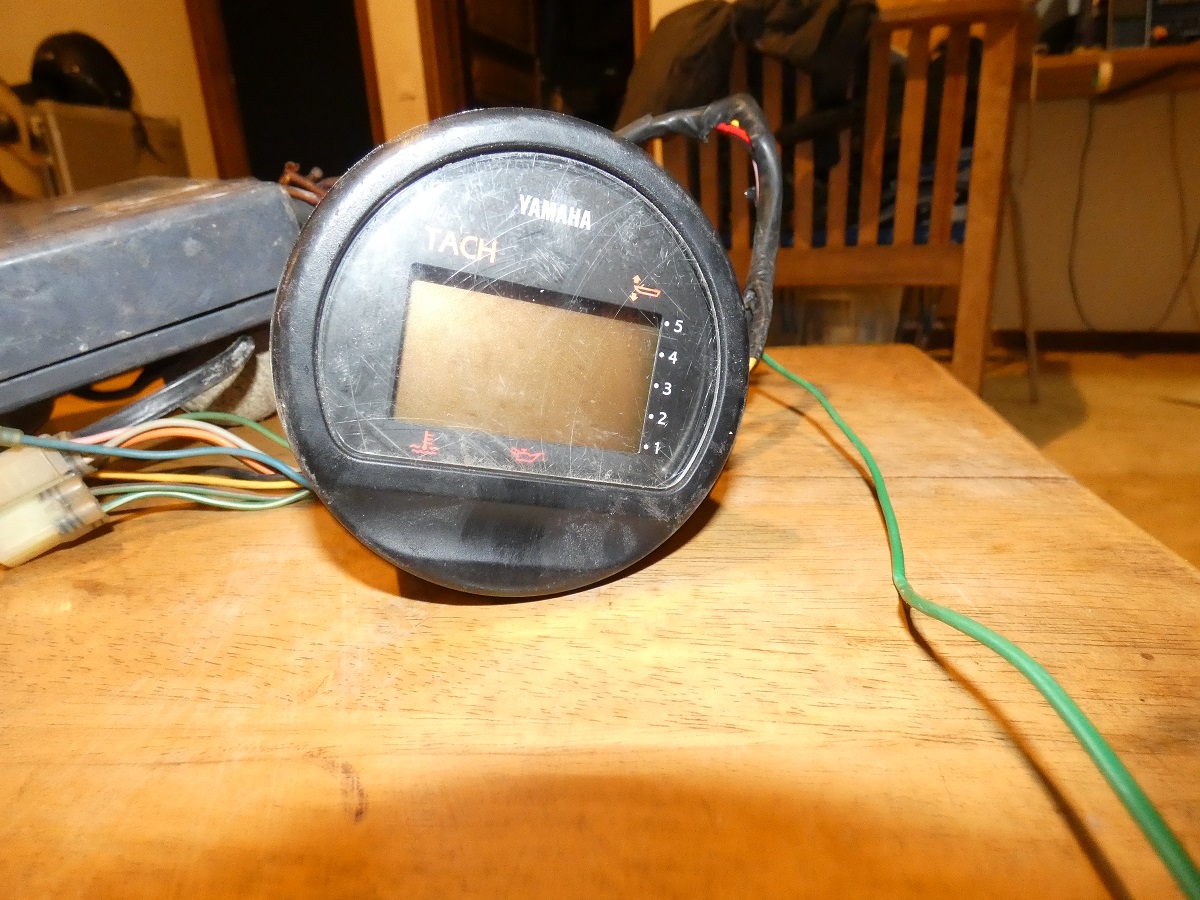

je suis en train de refaire un petit bateau, et j'ai un moteur yam 90ch 2t, sauf que j'ai reccuperer le moteur et les accesoires en vrac, et je ne sais pas comment branché le comte tour, j'ai mis quelques photos pour vous montrez.

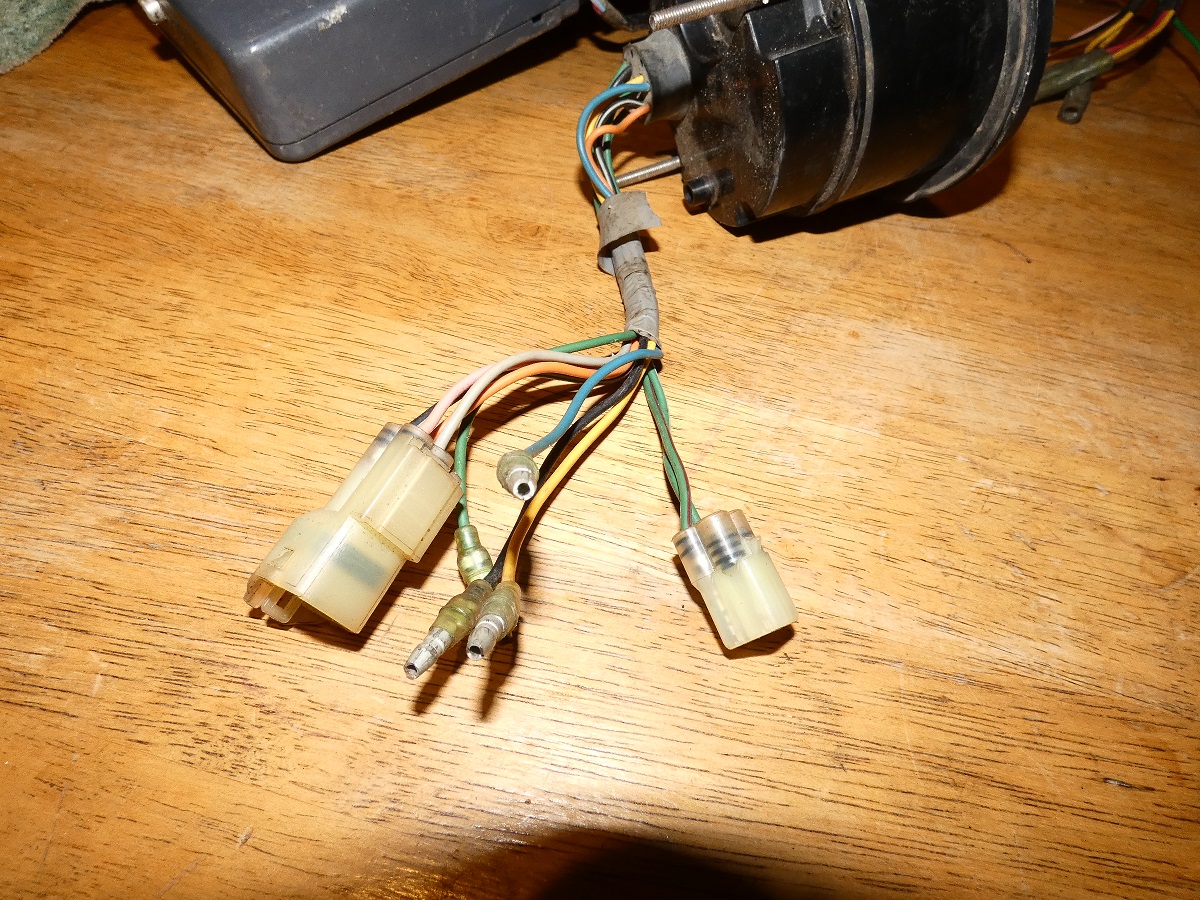

est ce que quelqu'un aurait un schema avec la couleur des fils etc ....le compte tourle cul du CT avec les connecteurs et fils, je n'ai pas de connecteur comme ca !....

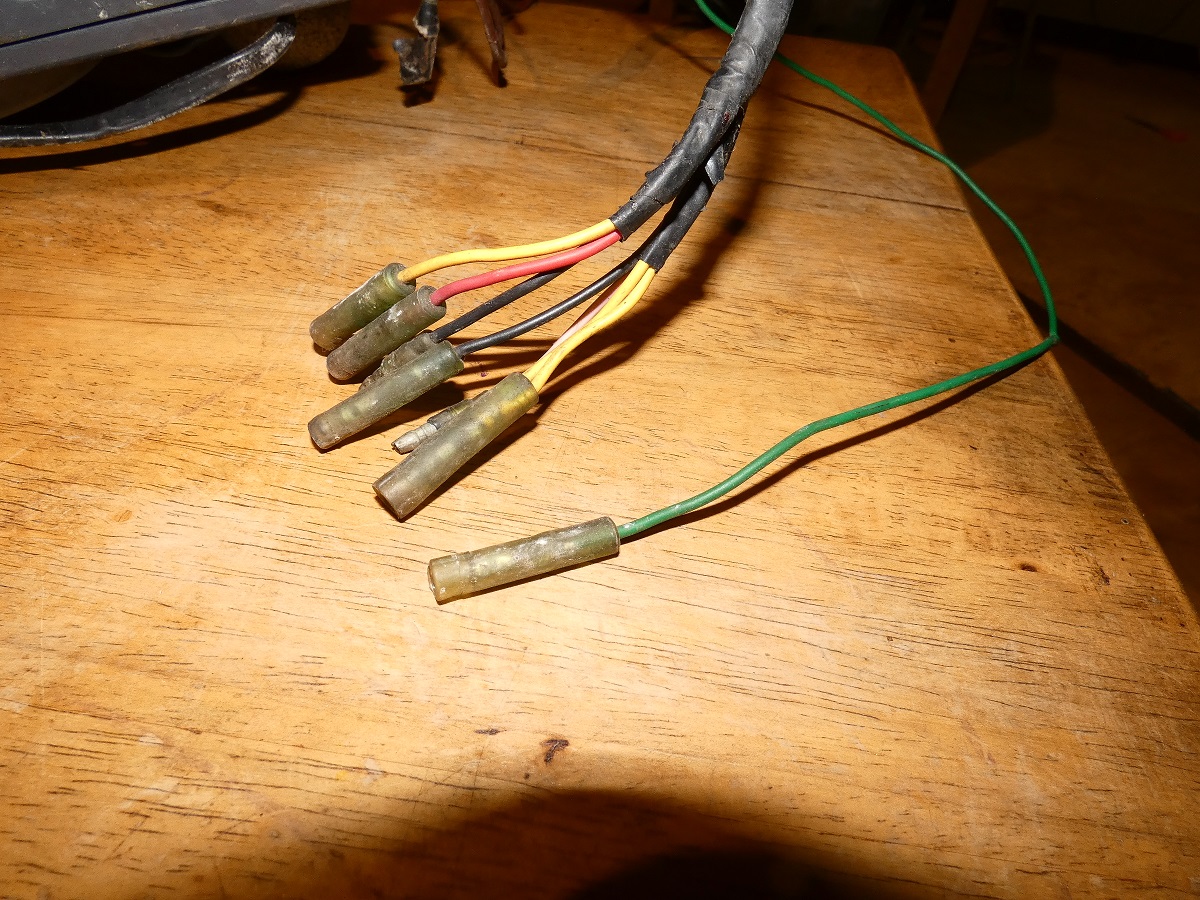

les fils qui sorte de mon boitier manette yam ....

MERCI  de votre aide

11 commentaire(s)
  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 24 avril, 2020 - 12:03

    Bonjour

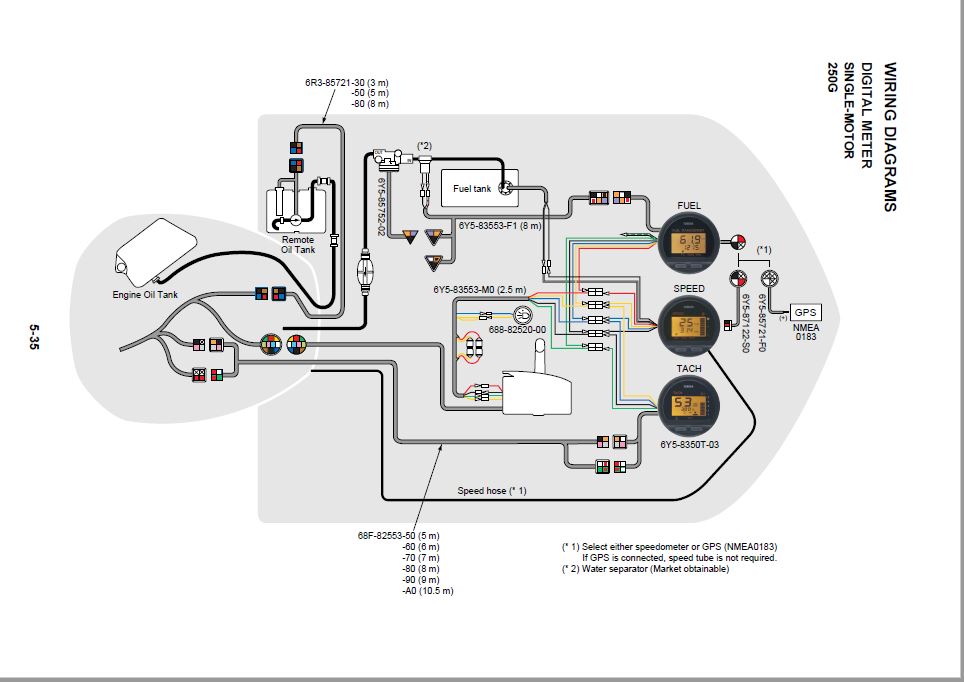

    ci joint schéma demandé
    salutations


    Fichiers :
    Image icon yam.jpg
    PDF icon yam2.pdf
  • paul bergonier
    paul bergonier
    Hors ligne
    Moussaillon
    Inscription : 23/04/2020
    Messages : 1
    Le 24 avril, 2020 - 20:35

    bonsoir,
    merci pour cette premiére reponce, ca va m'aider a avance.
    par contre je pense pas que tout les fils me sois utile pour mon installation , j'aurais voulu savoir a quoi corresponde la couleur des fils.
    par exemple le vert? le bleu? le jaune?  etc ....
    merci
    P B

  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 25 avril, 2020 - 10:18

    Bonjour
    https://maxrules.com/fixyamahawiring.php
    salutations


  • paul bergonier
    paul bergonier
    Hors ligne
    Moussaillon
    Inscription : 23/04/2020
    Messages : 1
    Le 25 avril, 2020 - 17:33

    bonsoir,

    super merci, demain je regarde de plus pres

    encore merci

  • paul bergonier
    paul bergonier
    Hors ligne
    Moussaillon
    Inscription : 23/04/2020
    Messages : 1
    Le 26 avril, 2020 - 18:12

    bonsoir,

    encore plein de questions ... :-)
    donc sur le cable qui arrive du moteur il y a 10 fils ,
    il y a bien un bleu! est ce que je le branche au bleu du ct?
    pareil pour le rose?
    ensuite il y a le petit connecteur avec 2 fils du CT : 1 vert./blc & 1 vert /rouge est ce que je doits les branchés?
    le gris du CT doits etre brnaché? car je vois sur la liste qu'il y a ecrit mot a 4t?
    il faut que je regarde aussi sur le moteur qu'est que j'ai comme fils, comme le orange,......

    de toute facons je vais etre obligé de faire un deuxiéme faisseaus jusqu'au moteur?
    encore merci pour tes reponces,
    bonne soirée



  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 27 avril, 2020 - 12:17

    Bonjour
    il faudrait commencer par
    le gros connecteur 10 fils

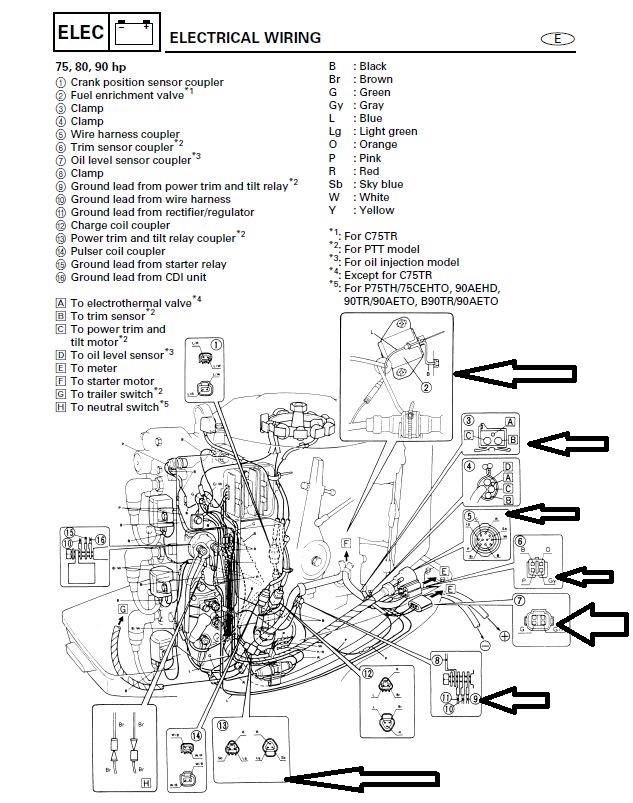

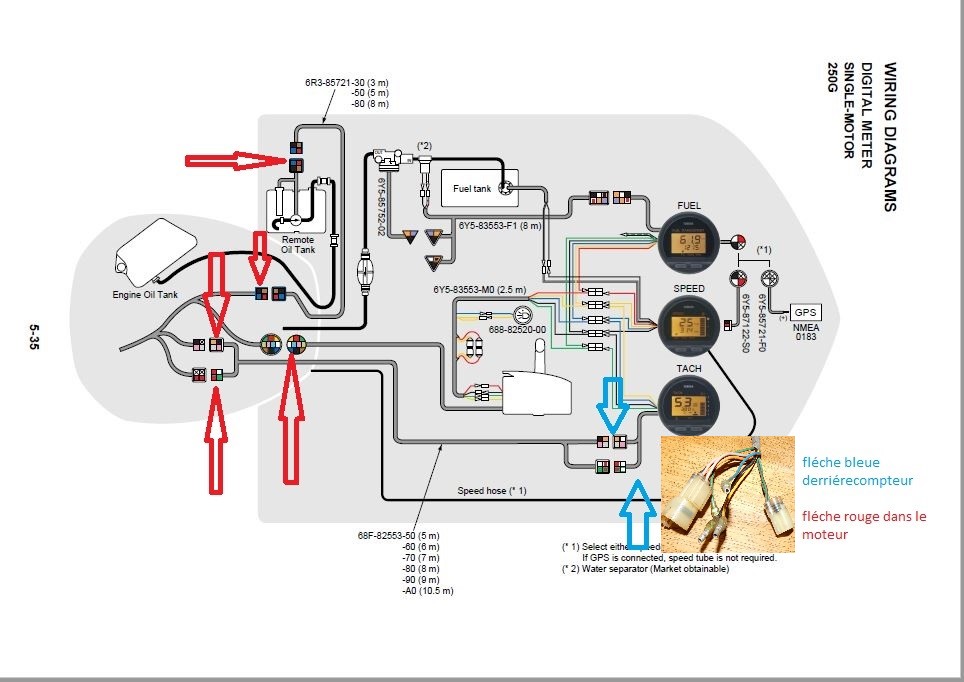

    puis les autres comme sur l'image jointe
    normalement il devrait sagir de connecteur male -femelle,je ne vois pas de création de fils en plus à part ceux de la batterie
    sur votre compteur de votre tableau de bord vous devriez avoir des connecteurs pour les retours de l'huile et du trim les connecteurs que l'on voit sur vos photos
    bien vérifier les couleurs
    si problème merci de nous mettre une photo des connecteurs qui vous restent
    salutations

    Fichiers :
    Image icon yam90.jpg
    Image icon sans_titre.jpg
  • paul bergonier
    paul bergonier
    Hors ligne
    Moussaillon
    Inscription : 23/04/2020
    Messages : 1
    Le 17 juin, 2020 - 18:40

    merci de tes reponses, en faite les personnes qui ont demonté le moteur ne mon pas fournis ce faisceau, mais j'en ai trouvé un d'occas.
    j'ai mis le moteur en place aujourd'hui avec la direction par cable et la console centrale,
    demain je compte mettre les cables et la poignée ainsi que les faisceaux elec, etc ...

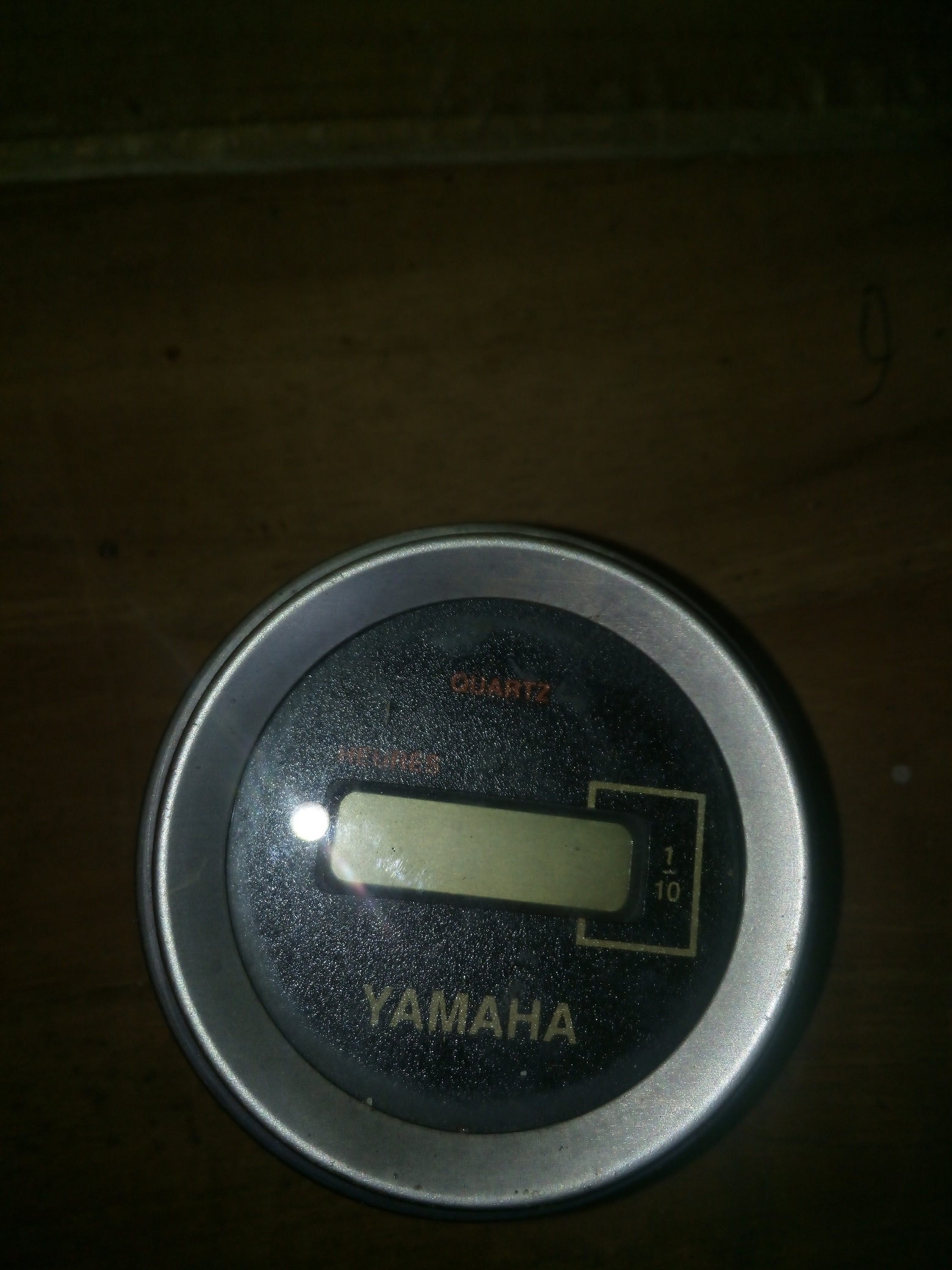

    par contre j'ai un soucis avec le  compteur horaire , je ne connais pas le branchement, il doits avoir 1 +, 1-, et 1 pour l'eclairage .... mais quelle cosses?
    si tu connais ce model ...  merci d'avance,
    je penses que je peux trouvé le moins avec un ohm metre .....

    Fichiers :
    Image icon ch2.jpg
    Image icon img_ch1.jpg
  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 18 juin, 2020 - 11:25

    Bonjour
    bizarre votre compteur horaire
    que représente  l'endroit de la photo ?
    salutations


    Fichiers :
    Image icon img_ch1.jpg
  • paul bergonier
    paul bergonier
    Hors ligne
    Moussaillon
    Inscription : 23/04/2020
    Messages : 1
    Le 18 juin, 2020 - 17:52

    bsr,

    c'est le derriére avec le 2 vis de fixation en haut et en bas et les 3 cosses le +, le -, et l'eclairage!

  • mjacques
    mjacques
    Hors ligne
    Capitaine de corvette
    Inscription : 21/08/2008
    Messages : 24
    Le 19 juin, 2020 - 07:58

    bonjour
    d'après la photo il y a une sorte de trappe
    se démonte t'elle?
    salutations

  • paul bergonier
    paul bergonier
    Hors ligne
    Moussaillon
    Inscription : 23/04/2020
    Messages : 1
    Le 5 septembre, 2022 - 07:24

    bonjour,

    donc j'ai pratiquelment fini la remise en etat du bateau et toujours le soucis de branchement  du compteur horaire ! je ne sais pas le + le - et l'eclairage si quelqu'un sait  !!!!
    merci

Auteur
