Bonjour à tous, J'ai une Silva S15 en VHF, mais pour le moment elle n'est pas câblée en GPS et Navtex. J'ai l'antenne Navtex, et je suis en train de refaire tous les câblages. Il me manque, les données de connectique du GPS et de l'antenne Navtex sur le connecteur. Si quelqu'un peut m'aider ... Au niveau antenne, j'ai un fil blanc, un rouge blindé et un jaune. Merci d'avance.

4 commentaire(s)
  • hlebihan
    hlebihan
    Hors ligne
    Maître
    Inscription : 15/06/2005
    Messages : 8
    Voir également
    Le blog de hlebihan
    (6 articles)
    Le 17 octobre, 2016 - 09:26

    Bonjour,,
    Nous n'avons pas de document lié à ce produit, mais j'ai trouvé 2 liens :

    http://www.nexusmarine.se/wp-content/uploads/2011/12/s15navtex-fre.pdf
    http://www.nexusmarine.se/wp-content/uploads/2011/12/s15-fre.pdf

    Dans le premier lien, il y a un schéma de montage, mais je n'ai pas les codes couleurs des câbles........
    En espérant que cela vous aide.

    Bonne journée,
    Hervé
    Discount Marine



  • Pataplouf
    Pataplouf
    Hors ligne
    Moussaillon
    Inscription : 14/08/2010
    Messages : 17
    Le 18 octobre, 2016 - 09:00

    Merci, dans tous les cas, je pense qu'il faut un boitier interface S15-N ou une nouvelle antenne NX2600. C'est pas gagné ! Merci en tout cas.
    Bonne journée.
    Fred

  • jbl
    jbl
    Hors ligne
    Moussaillon
    Inscription : 16/11/2016
    Le 16 novembre, 2016 - 15:21

    sur le cable Navtex le rouge est la reception des données, le blanc est l'alim. 12v, le blindage (ou noir ?) est la masse. le jaune sert pour la sélection de fréquence (en l'air, c'est 518khz)

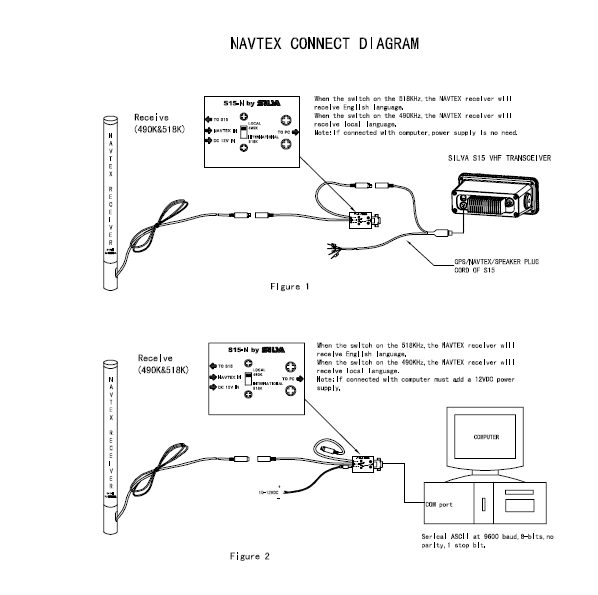

    En principe il y a un boitier (schéma en attach), mais on peut relier direct à un ordi avec une alim 12V

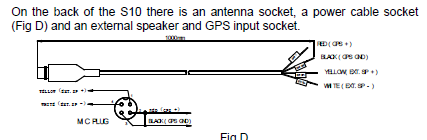

    Pour le GPS (indispensable en DSC), voyez le schéma en attach.
    Si vous n'avez pas l'usage de l'antenne Navtex, je pourrais vous la reprendre pour un coût raisonnable. La mienne est en botte !


    Fichiers :
    Image icon navtex.png
    Image icon gpss15.png
  • Pataplouf
    Pataplouf
    Hors ligne
    Moussaillon
    Inscription : 14/08/2010
    Messages : 17
    Le 3 décembre, 2016 - 10:36

    Bonjour,
    J'ai quasi tout essayé, j'ai fait appel à l'assistance, mais le produit est obsolète.
    Je pense changer le tout, je peux vous donner l'antenne, mais sans garantie.
    Dites-moi. Fred
