Bonjour,

je souhaiterais raccorder mon Etec sur le HDS 5M, notamment pour avoir les infos de conso carburant.

 A priori il me faut, pour la liaison de l'etec, cette interface :

http://www.discount-marine.com/p7882/lowrance-capteur-nmea-2000-interface-moteur-evinrude

 ma question c'est : que me faut-il d'autre ? à quoi ressemble cette interface, ou se raccorde-t'elle (sur le moteur d'une part, et sur le HDS d'autre part ? sur le câble nmea associé à l'alimentation ?)

 Merci par avance pour vos éclairages !!

39 commentaire(s)
  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 18 juin, 2009 - 19:50

    Narvik44 a écrit :

    Bonjour,

    je souhaiterais raccorder mon Etec sur le HDS 5M, notamment pour avoir les infos de conso carburant.

    A priori il me faut, pour la liaison de l'etec, cette interface :

    http://www.discount-marine.com/p7882/lowrance-capteur-nmea-2000-interface-moteur-evinrude

    ma question c'est : que me faut-il d'autre ? à quoi ressemble cette interface, ou se raccorde-t'elle (sur le moteur d'une part, et sur le HDS d'autre part ? sur le câble nmea associé à l'alimentation ?)

    Merci par avance pour vos éclairages !!

    ryds 510 dl/51c de 1995 avec un e-tec 75cv
    http://club.discount-marine.com/forum/album_personal.php?user_id=23227





    bonsoir , j'ai emandé à benoit car comme toi j'ai un e-tec .



    il te faudra ca :

    http://www.discount-marine.com/p7882/lowrance-capteur-nmea-2000-interface-moteur-evinrude

    et ca :

    http://www.discount-marine.com/p6906/lowrance-kit-nmea-2000

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 18 juin, 2009 - 22:09

    Car le but est de créer un réseau NMEA2000, et d'y brancher un afficheur (le HDS) et un capteur (l'interface moteur).

    J'ai fais un oubli, les nouveaux HDS n'alimente pas le bus en 12V, il faut donc prévoir également un connecter en T et une alimentation en plus. Il est possible que l'alimentation soit fournie par le moteur cependant, mais sur evinrude je ne sas pas.

    --
    Bénéteau Flyer 650WA HB Yamha 150 ch 4 temps
    GPS Raymarine 435C - Sondeur Furuno FCV620
    N2 CEDIP - ANMP
    www.discount-marine.com

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 17 juillet, 2010 - 21:44

    petit up



    bonsoir benoit , maintenant , sais tu si l'e-tec :  J'ai fais un oubli, les nouveaux HDS

    n'alimente pas le bus en 12V, il faut donc prévoir également un connecter en T et une alimentation en plus. Il est possible que l'alimentation soit fournie par le moteur cependant, mais sur evinrude je ne sas pas.





    merci.

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 18 juillet, 2010 - 17:58

    eux non pas plus, et je ne saurai que si tu me le dis ;)

    Il faut essayer, si ca marche et que le menu 'Liste des objets' dans le menu réseaux du HDS affiche l'interface moteur c'est que c'est alimenter, sinon il faudra l'alimenter.

    Ca dépend du montage du motoriste, soit il y a des écrans I command qui nécessitent une alimentation, soit le montage est autre... Ton revendeur n'est pas ton motoriste ?



  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 19 juillet, 2010 - 10:30

    si , vendeur /motoriste.



    faut que leur demande , je n'y avais même  pas pensé.

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 20 juillet, 2010 - 19:47

    j'ai que ces deux prises de libre sur le moteur





  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 21 juillet, 2010 - 13:38

    j'ai trouvé cette prise pour e-tec , elle se met sur la prise de la deuxième photo .

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 22 juillet, 2010 - 12:49

    oui bah c'est l'interface evinrude, elle est sur notre catalogue aussi...

    A mon avis tu peux te connecter sur tes cadrans moteur, mais comme je ne connais pas ta config c'est dur a dire.

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 22 juillet, 2010 - 12:51

    ma config, je sais pa trop se que tu veux comem einfo.



    evinrude e-tec, et combiné hds7 .

    il faut autre chose?

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 22 juillet, 2010 - 12:53

    en fait tu peux soit te brancher directement sur le moteur, et dans ce cas je pense qu'il te faut une alim 12V pour alimenter le bus NMEA2000, soit te brancher sur le HUB qui fourni les informations a tes cadrans moteurs, et dans ce cas normalement l'alimentation est faite, c'est le cas chez yamaha par exemple.

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 24 juillet, 2010 - 22:10

    je vous ai acheté la prise, je vais la mettre dans la semaine , nous serons fixé pour les e-tec.



    au pire s'il manque autre chose , je le commanderais plus tard .





    en lisant ma doc moteur , il est indiqué qu'il faut relier le moteur à un apareil pour avoir les infos moteur, sans cela la garantie moteur ne peut fonctionner.





    après je sais pas se que je vais avoir comme info avec se branchement..

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 26 juillet, 2010 - 00:09

    Sensiblement les memes que Suzuki j'imagine, tu nous feras une capture pour nous le dire ;)

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 28 juillet, 2010 - 20:03

    je n'y manquerais pas.



    sa devrai arriver aujourdhui ou demain.





    il n'y a pas besoin d'alimentation en plus , le cordon avec le T comme sur la photo si dessus mais il me manque le cordon entre se T et mon HDS.

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 28 juillet, 2010 - 20:30

    pour respecter la norme NMEA2000 il faut un connecteur en T par capteur ou écran. Donc un T pour le capteur, et un T pour l'écran.

    Bon sur des réseaux de base ca peut marcher en branchant directement sur le meme T, c'est source de panne cependant. :)

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 28 juillet, 2010 - 21:17

    c'est l'extension de cable qu'il me manque, celui fourni est trop court :)

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 5 août, 2010 - 20:56

    j'ai brancher au moteur , puis sur le T puis l'extention au hds mais j'ai oublié le notice chez moi .



    du coup j'ai cherché  mais pas trouvé de visu moteur, je suppose qu'il n'est pas alimenté?





  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 6 août, 2010 - 09:54

    Si tu te branches directement sur le moteur je pense qu'il faudra une alimentation oui.

    Pour voir si ton bus NMEA2000 fonctionne, il faut aller dans RESEAU > liste des objets.

    la doit s'afficher l'interface, sinon c'est que le bus n'est pas alimenté.

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 6 août, 2010 - 19:12

    ha chiotte , je l'alimente avec quel cordon et je le branche sur le T ?





    je n'ai que

    hds mdf

    hds navigator

    hds sonar

     hds igps



    dans la liste.



    faut t-il que le moteur soit allumer ou il suffit d'avoir mis le contact ( se que j'ai fait )

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 6 août, 2010 - 21:54

    c'est ça qu'il faut ?



  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 7 août, 2010 - 14:07

    oui c'est ca mais pas en prise bleu qui sont les anciennes connectique Lowrance.

    un T pour l'interface moteur

    un T pour l'écran HDS

    un T pour le cable d'alimentation

    les terminaison de chaque coté des T en bout de chaine

    et voila.



  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 10 août, 2010 - 10:17

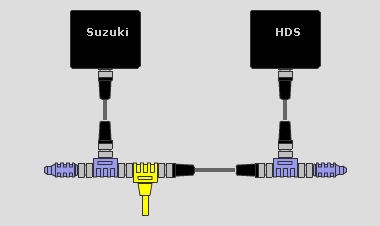

    Bien voila à quoi cela doit ressembler Cyd:

    http://www.discount-marine.com/club/files/Sans-titre-1_3.jpg" alt="" />

    Tu as :

    - l'interrface suzuki
    - un connecteur T NMEA2k
    - un cable NMEA2k

    Il te faut donc :
    - le cable d'alim (ici en jaune)
    - 2 connecteurs en T
    - 2 terminaison
    - eventuellement d'autres cables NMEA2K pour prolonger un branchement entre un T et l'écranHDS ou entre les deux T, ca c'est a toi de le déterminer en fonction des distances, les connecteur en T peuvent etre raccorder ensemble ou par l'intermédiaire d'un cable.

    Pour avoir tout ca le mieux étant le starter kit lowrance avec alim :
    http://www.discount-marine.com/p8024/lowrance-kit-nmea2000-avec-alim

    ++

    Fichiers :
  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 11 août, 2010 - 22:43

    merci benoit.



    je commande ça.

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 14 août, 2010 - 11:37

    j'ai reçut aujourd'hui .



    est ce que se montage ne posera pas problème?

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 14 août, 2010 - 20:03

    c'est good sa fonctionne.













  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 15 août, 2010 - 17:56

    Cool ! non pas de probleme pour le disjoncteur ca ne protegera pas vraiment le bus NMEA2000 s'ils sont sur le meme, puisque la conso du HDS est plus importante.

  • JUSTIN
    JUSTIN
    Hors ligne
    Maître
    Inscription : 10/11/2008
    Messages : 85
    Le 15 août, 2010 - 19:22

    Comme je vais entreprendre une grosse remise en état de ma coque cet hiver et que sur une belle coque il faut un beau GPS, je sais ce que le père noël va mettre au pied du sapin avec un nouveau sondeur.

    Est-ce que dans cette configuration les anomalies moteur sont identifiées.

    Sur mon faisceau d'instrumentation et commande il reste une prise semblable a celle que CYD16 a raccorder. Est-ce possible de connecter le HDS sur cette dernière?



    Il fait sondeur aussi???

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 15 août, 2010 - 20:00

    Il faudrait trouver la liste des infos que le moteur communique sur le port NMEA2000 pour répondre, mais sur certain on a également les alarmes moteurs oui.

    Normalement tu peux te brancher sur le hub, chez Yamaha ca marche :)

    Enfin la série HDS 5 7 8 10 fait sondeur, les HDS Xm eux sont uniquement GPS lecteur de cartes, mais il peut évoluer vers le sondeur avec l'ajout du boitier, une solution plus onéreuse cependant que d'acheter le combiné d'origine.

    N'hésites pas a me contacter en PV ;)

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 26 août, 2010 - 20:21

    salut benoit



    pourrais tu me dire s'il existe une sonde qui ne décroche pas après 15Nds  poru le hds ?



    j'ai vu des vidéos que je ne trouve plus mais pour une autre marque, sais tu laquel est ce?



    je crois qu'il sagissait d'une sonde qui ne décrochait pas à 40Nds.

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 27 août, 2010 - 10:29

    ca aurait mérité un nouveau topic :]

    c'est à cette video que tu fais allusion ?

    [video:http://www.youtube.com/watch?v=I3PWWiKaCFc]



    Il s'agit la d'une sonde 1kW tableau arrière, ca permet de sonder plus vite certes, mais également bien plus de précision. Voir ceci :
    http://www.discount-marine.com/club/blog/benoit/bien-choisir-sa-sonde

    Après avec la sonde 600W généralement livrée (qui coute bien moins cher) on peut toute de meme sonder parfois jusqu'à 20 noeuds, mais ca dépend beaucoup de la pose de la sonde et de la carène de la coque.

    ++

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 27 août, 2010 - 12:21

    oui c'est bien sa , merci benoit.



    pour ma sonde , je l'ai remonté car sa gerbait en l'air mais elle décroche autant qu'avant .

    certes je peux me contenter de faire des points ou enregistrement à petite vitesse mais je veux aussi en faire à vitesse plus elevé pour éviter de trainer trop longtemps sur un secteur .



    tu en vends de ces sondes?

    combien je dois économiser  pour investir la dedans lol

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 27 août, 2010 - 12:35

    Que ca gerbe c'est un peu normal... Ca dépend de la carene et du montage.
    Tu as une photo du montage de ta sonde ?

    Sinon oui je la vends, je te remet l'adresse, attention les yeux : http://www.discount-marine.com/p6658/navico-sondes-tableau-arri%C3%A8re-1kw

    C'est une sonde bien plus grosse que la 600W, alors ca gerbe encorep plus.

    Il existe aussi une TM260 un peu moins performante (quasi au meme prix) etune nouvelle TM270W plus performante, mais deux fois plus chere.

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 27 août, 2010 - 12:38

    outch , je cherchais , j'ai trouvé 929,00 €  , jepensais plus à un prix de l'ordre de 200/300€



    la sa met une claque mdr





  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 27 août, 2010 - 12:53

    cyd16 a écrit :

    outch , je cherchais , j'ai trouvé 929,00 €  , jepensais plus à un prix de l'ordre de 200/300€



    la sa met une claque mdr

    c'est dire si nos sondes 600W c'est de la merde ;)

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 27 août, 2010 - 15:44

    entre ça et le structure scan, j'ai pas assez fait d'économie , je reviendrais à la charge en temps voulu.



    quand déjà je voi la qualite avec la 600w , sa doit être énorme avec la 1k pour un pêchoux comme moi.

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 27 août, 2010 - 15:49

    Ca dépend de l'usage, c'est sur que dans 20m d'eau a l'arret sur un HDS5 ca change pas fondamentalement les choses.

    Mais sur un HDS10 a 15 noeuds dans 100m d'eau c'est plus pareil du tout :)

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 27 août, 2010 - 15:57

    ha mince j'avais pas pensé à ça.



    c'est pour maxi 40/50m.





    ya pas d'intermédaire ?

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 27 août, 2010 - 16:03

    disons que ca marche mieux aussi dans les faibles profondeurs mais que le gain n'est pas aussi énorme qu'au delà. En deçà de 20m ca sert pas à grand chose par contre, ce qu'on gagne en précision on le perd en largeur de cône.

    La TM270W étant particulièrement adapté puisqu'elle a une couverture dite Wide... Mais près de 2000 EUR.

  • cyd16
    cyd16
    Hors ligne
    Maître
    Inscription : 08/05/2008
    Messages : 7
    Le 27 août, 2010 - 21:01

    simrad aussi si est mis depuis un moment on dirait



    http://www.youtube.com/watch?v=Mx6gMfVTjdI&feature=related

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 28 août, 2010 - 12:41

    simrad, lowrance, c'est NAVICO, le structurescan est sorti pour les nouveaux MFD de la gamme NSE, peu après la sortie du Lowrance, c'est exactement le meme produit.

    ++

Les Services Discount Marine

Discount Marine

Spécialiste de la vente d’électronique pour la plaisance, Discount Marine vous propose une sélection de produits parmi les plus grandes marques du nautisme. Vous cherchez un GPS, un sondeur, un radar, un pilote automatique, une radio VHF, du matériel de sécurité, ou d'accastillage ? Nous sommes là pour vous conseiller. Discount Marine, c'est aussi un espace communautaire avec des forums et des blogs pour discuter, partager, informer autour du nautisme.

Retrouvez-nous sur

chargement
