Prise de masse jauge fuel
-
Aurelien76
- Messages : 56
- Inscription : dim. mars 06, 2011 1:22 pm
Ok je te remercie !
Ok je te remercie !
bonsoiren esperant bon
bonsoir
en esperant bon model

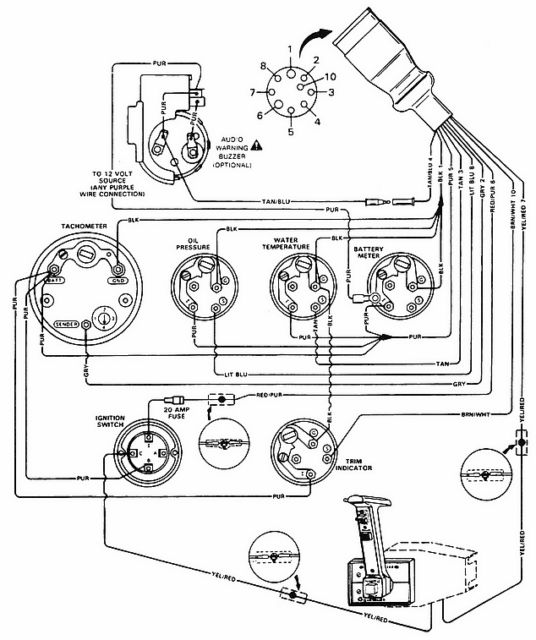

ci joint shema tableau
bon courage
en esperant bon model
ci joint shema tableau
bon courage
Bonjour Aurélien76,Je
Bonjour Aurélien76,
Je voulais savoir si ces indications t'ont aidé à réparer la jauge d'essence sur ton Draco. J'ai un Draco 1700 Mercruiser 140 de 1984 (je ne sais pas si c'est un v8) et la jauge ne marche plus.
En regardant le schéma ci-dessus (celui de djmecra), il me semble, qu'en théorie, en débranchant la sonde de l'afficheur, il faudrait qu'il y n'ait pas de tension aux 2 bornes de la sonde, par rapport à la masse. Or, sur mon bateau je trouve 11V là où c'est écrit i(S) (alors que le fil violet fait 12V, soit 1V de moins). C'est bizarre, non? D'où viennent ces 11V? Je vais refaire cette mesure...
Voici ma démarche pour pour diagnostiquer le problème: en regardant ce schema, on dirait que la jauge d'essence (appellé "afficheur" sur le schéma) n'est qu'un ohmmètre. Il mésure la résistance du potentiomètre appellé sonde dans le schéma de djmecra. Dès lors, pour tester la sonde il faudrait débrancher l'afficheur de la sonde, mettre mon voltmètre en mode ohmmètre, le brancher entre la masse et là où c'est écrit i(S). Prendre une mésure en [ohm]. Faire le plein et mesurer à nouveau. Si cette résistance change alors la sonde fonctionne. Si ça ne change pas, alors la sonde a un problème (et peut-être pas l'afficheur). Cette démarche est-elle correcte?
Je voulais savoir si ces indications t'ont aidé à réparer la jauge d'essence sur ton Draco. J'ai un Draco 1700 Mercruiser 140 de 1984 (je ne sais pas si c'est un v8) et la jauge ne marche plus.
En regardant le schéma ci-dessus (celui de djmecra), il me semble, qu'en théorie, en débranchant la sonde de l'afficheur, il faudrait qu'il y n'ait pas de tension aux 2 bornes de la sonde, par rapport à la masse. Or, sur mon bateau je trouve 11V là où c'est écrit i(S) (alors que le fil violet fait 12V, soit 1V de moins). C'est bizarre, non? D'où viennent ces 11V? Je vais refaire cette mesure...
Voici ma démarche pour pour diagnostiquer le problème: en regardant ce schema, on dirait que la jauge d'essence (appellé "afficheur" sur le schéma) n'est qu'un ohmmètre. Il mésure la résistance du potentiomètre appellé sonde dans le schéma de djmecra. Dès lors, pour tester la sonde il faudrait débrancher l'afficheur de la sonde, mettre mon voltmètre en mode ohmmètre, le brancher entre la masse et là où c'est écrit i(S). Prendre une mésure en [ohm]. Faire le plein et mesurer à nouveau. Si cette résistance change alors la sonde fonctionne. Si ça ne change pas, alors la sonde a un problème (et peut-être pas l'afficheur). Cette démarche est-elle correcte?
Bonsoir StéphanoPetite
Bonsoir Stéphano
Petite rectif : en fait l'afficheur n'est pas un ohmmètre mais un galvanomètre il utilise l'effet magnétique produit par l'anneau coulissant sur la tige de la jauge pour afficher la valeur. Cela dit si tu trouves une tension entre la masse et le point S tout en isolant la sonde il y a vraiment un pb (de branchement je suppose); comme tu le dis tu devrais avoir 0 V. Par contre ta démarche de mesure me laisse perplexe. il faut dans ce cas là utiliser un fluxmètre, et là en faisant varier le niveau (de liquide) donc variation du flux magnétique tu devrais voir un chgt du flux qui normalement se répercute sur le galvano. Si ce n'est pas le cas, il y a forte chance que la sonde soit morte. Regarde tt de même si l'anneau n'est pas bloqué sur la tige. C'est ce qui m'était arrivé qd ma jauge indiquait tjrs la même valeur. Aorès déblocage tt est rentré dans l'ordre.
Cdlt Yoyo
Petite rectif : en fait l'afficheur n'est pas un ohmmètre mais un galvanomètre il utilise l'effet magnétique produit par l'anneau coulissant sur la tige de la jauge pour afficher la valeur. Cela dit si tu trouves une tension entre la masse et le point S tout en isolant la sonde il y a vraiment un pb (de branchement je suppose); comme tu le dis tu devrais avoir 0 V. Par contre ta démarche de mesure me laisse perplexe. il faut dans ce cas là utiliser un fluxmètre, et là en faisant varier le niveau (de liquide) donc variation du flux magnétique tu devrais voir un chgt du flux qui normalement se répercute sur le galvano. Si ce n'est pas le cas, il y a forte chance que la sonde soit morte. Regarde tt de même si l'anneau n'est pas bloqué sur la tige. C'est ce qui m'était arrivé qd ma jauge indiquait tjrs la même valeur. Aorès déblocage tt est rentré dans l'ordre.
Cdlt Yoyo
Bonjour Yoyo et merci pour
Bonjour Yoyo et merci pour ta réponse.
Pour regarder si l'anneau n'est pas bloqué sur la tige, dois-je démonter le réservoir (l'ouvrir)?
Stefano
Pour regarder si l'anneau n'est pas bloqué sur la tige, dois-je démonter le réservoir (l'ouvrir)?
Stefano
Bonsoir StéphanoOui pas
Bonsoir Stéphano
Oui pas facile de voir si l'anneau est bloqué sans sortir le réservoir mais tout dépend de l'espace qu'il reste entre le haut du réservoir et le pont pour pouvoir retirer la tige où coulisse l'anneau. C'est sûr que si tu peux éviter un démontage résevoir c'est - galère. J'en sais qqch mais moi je n'ai pas eu le choix (manquaient 5cm !!!).
Yoyo
Oui pas facile de voir si l'anneau est bloqué sans sortir le réservoir mais tout dépend de l'espace qu'il reste entre le haut du réservoir et le pont pour pouvoir retirer la tige où coulisse l'anneau. C'est sûr que si tu peux éviter un démontage résevoir c'est - galère. J'en sais qqch mais moi je n'ai pas eu le choix (manquaient 5cm !!!).
Yoyo
Bonjour Cdlt Yoyo, Je viens
Bonjour Cdlt Yoyo,
Je viens de relire ton post et je me rends bien compte que c'est bien d'un ampèremètre (galvanomètre) qu'il s'git bien, et non d'un ohmmètre. Un ohmmèter est un élément actif, ça n'a rien a voir ici. Je pense que j'ai dû fumer la moquette ce jour-là...
Je vais vérifier les branchements et mesurer à nouveau.
C'est tout de même pénible de ne pas savoir combien d'essence on a...
Salutations du lac Léman.
Stefano
Je viens de relire ton post et je me rends bien compte que c'est bien d'un ampèremètre (galvanomètre) qu'il s'git bien, et non d'un ohmmètre. Un ohmmèter est un élément actif, ça n'a rien a voir ici. Je pense que j'ai dû fumer la moquette ce jour-là...
Je vais vérifier les branchements et mesurer à nouveau.
C'est tout de même pénible de ne pas savoir combien d'essence on a...
Salutations du lac Léman.
Stefano
