je vous mets un autre schéma avec plutôt les branchements moteurs
bon courage
sch_90_moteur.pdf
https://www.discount-marine.com/forum/images/post/comment/sch_90_moteur.pdf
cablage manomètre et relais trim sur yamaha 90cv AEO 2T
Merci beaucoup. Mon reais
Merci beaucoup. Mon reais est différant de celui sur le schéma mais déja j'ai une bonne base pour la couleur des fils ;)
Apès m'être casser la
Apès m'être casser la tête sur les schéma électrique car les code couleur était quasi illisible (j'avais le meme schéma dans le manel d'atelier et il est illisible aussi) je crois que j'ai fini par y arriver. Je ne sais pas si c'est bien cabler mais ca marche. Pour le trim il me manquait bien le fil de moins qui part du fil batterie au relais de trim.
Merci beaucoup pour votre aide
Merci beaucoup pour votre aide
j'ai retrouver un autre

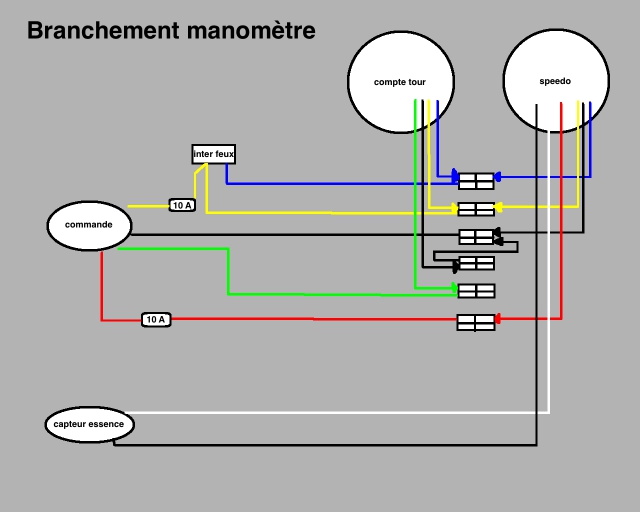

j'ai retrouver un autre manuel d'atelier ou le schéma électrique était plus lisible. J'ai refait vite fait le schéma, c'est plus parlant avec les couleurs. Je n'y ai pas représenter sur le compte tour le branchement de la sonde d'huile (vert et vert /rouge) et celui de l'indicateur de trim (noir/blanc, rose, orange et gris) car ce sont des fiches et on ne peut pas se tromper. Voila ca peut servir
