NMEA 2000 - Suzuki

[lionel29]

bonsoir a tous
je voudrai mettre en reseau mon 115 DF suzuki de 2004 mon HDS 5 et mon gps global map 3500 C
j'ai bien trouve le cable qui se branche sur la prise diagnostique  du mon moteur
mais pour le reste j ai du mal a me retrouver entre les prises jaunes et noires ,les adaptateurs et les bouchons

merci de votre aide

[Sharky]

lionel29 a écrit :
bonsoir a tous je voudrai mettre en reseau mon 115 DF suzuki de 2004 mon HDS 5 et mon gps global map 3500 C
j'ai bien trouve le cable qui se branche sur la prise diagnostique  du mon moteur
mais pour le reste j ai du mal a me retrouver entre les prises jaunes et noires ,les adaptateurs et les bouchons
merci de votre aide

Bonsoir,
En octobre dernier, lors de ma commande d’un Antares 7.50 HB / Suziki DF 150 TX, j’avais demandé à ce que le bateau soit équipé d’une interface Moteur Suzuki DF / NMEA afin de connecter le moteur à mon combiné HDS 8 de chez Lowrance via le réseau NMEA 2000.

Interface (EP20) NMEA Suzuki
[Image externe indisponible : http://img59.imageshack.us/img59/9306/lowrancecapteursnmea200.jpg]

Ecran d'un HDS
[Image externe indisponible : http://img15.imageshack.us/img15/6128/moteurji.jpg]


Mais ce qui était apparemment possible lors de la commande, ne semble plus aussi évident. Je m’explique :
Courant février 2010, mon concessionnaire m’informe que  MC Technologies ne fournirait plus cette interface NMEA (pas vraiment performant, des problèmes, …).

Je contacte Suzuki France par mail à ce sujet et la réponse fut la suivante :
Nos moteurs ne sont pas équipés en standard d'une interface NMEA2000, nous proposons via notre réseau d'agents officiels Suzuki Marine un kit NMEA2000 Suzuki. Lowrance propose bien interface et faisceaux de raccordement.
Dans le même temps, mon concessionnaire me répond :
Après confirmation de SUZUKI, le DF 150 ne dispose pas d'interface NMEA intégrée. En conséquence, il s'agit d'installer l'interface en série entre le moteur et le tableau de bord avec à la clé le remplacement du compte tours par celui monté sur les modèles 300 CV pour adapter les connectiques. Il en résulte un coût non négligeable, puisqu'un kit est proposé par SUZUKI au prix de 2000 euros environ....hors taxes.

Cependant cette interface existe bel et bien et j’en trouve une sur le site de Discount Marine :
http://www.discount-marine.com/p6904/lowrance-capteurs-nmea2000-interface-moteur-suzuki,
[Image externe indisponible : http://img265.imageshack.us/img265/4703/connecteurrond.jpg]
et j’y apprends qu’il faut également un adaptateur entre cette interface NMEA et le moteur.

Adaptateur
[Image externe indisponible : http://img59.imageshack.us/img59/2721/adaptateuru.jpg]
[Image externe indisponible : http://img213.imageshack.us/img213/4130/adaptateur2.jpg]

Après quelques recherche sur le net, je tombe le site http://pneu.dulong.net/reseau.php, dont la lecture fut particulièrement intéressante. Dans mon cas, il me faut un adaptateur entre l’EP20 et la prise diagnostique du moteur, mais cet adaptateur doit être lui même « adapté ». On y trouve notamment un schéma de la correspondance des  fils de la prise carré diagnostic du moteur avec ceux de l’adaptateur de l’EP20. Cet adaptateur serait nécessaire pour les moteurs à partir de 2008.

Je contacte de nouveau Suzuki France pour avoir confirmation de l'existence d'une prise sur le DF 150 permettant de brancher l'interface NMEA ? Prise ronde ou carrée ?
Réponse SUZUKI MARINE : Votre moteur sera équipé d'une prise diag carrée, merci de voir avec  Lowrance  pour la compatibilité.

Parallèlement, mon concessionnaire m’indique que Suzuki France ne commercialisait pas cet adaptateur. Et que me brancher sur la prise Diag du moteur pourrait me faire perdre la garantie s’il arrivait quoique ce soit.

J’ai poursuivi mes recherches sur le net et à partir du site http://pneu.dulong.net/reseau.php, je suis tombé sur deux autres sites à ce sujets :
- http://pagesperso-orange.fr/capbreton2/ep-20/index.html
et
- http://www.pneuboat.com/reportages/xavier/lowrancenetNMEA2000/faq.html

Faute de le trouver en France, j’ai fini par commander l’adaptateur via le site http://store.brownspoint.com/suzuki_page_31.asp où figure également l’interface EP 20.
J’espère que ces liens te permettront de réaliser ton montage. Pour ma part, je n’envisage pas d’attendre la fin de la garantie du moteur avant de faire ce montage, mais je voudrais être sûr de mon fait avant de réaliser les différents branchements. Je me documente donc sur le sujet et suis preneur de toute information supplémentaire.

Y a-t’il d’autres usagers du forums qui auraient réalisé ce montage ?

A vous lire

A+
JL

[lionel29]

merci pour ta reponse
pour l'interface moteur ma prise diagnostique du moteur et ronde donc apparement je n ai pas besoin d'adapatateur par contre il me faut de l'autre cote du cable un embout noir comme sur ta photo pour aller sur le hds or celui du lien a un embout bleu est ce compatible ? de plus il me faut je pense un cable de liaison en le hds prise jaune enet et la prise bleu du global map ce cable existe t il
merci de vos reponse

[Sharky]

Je me documente toujours sur le sujet et surtout j'attends d'avoir accès au bateau afin de voir comment les montages NMEA ont été réalisés. Je ne peux pas t'en dire plus.
Sur le site Lowrance, à la rubrique "téléchargement" et "manuels" http://www.lowrance.com/Downloads/Manuals/,  tu peux trouver différents documents relatifs au réseau NMEA :
- http://www.lowrance.com/upload/Lowrance/Documents/Manuals/60-OhmTerminator_0154-061_011604.pdf
- http://www.lowrance.com/upload/Lowrance/Documents/Manuals/NMEA2000_buss_adapter_cable_0154-141_031804.pdf
- http://www.lowrance.com/upload/Lowrance/Documents/Manuals/120-Ohm_Terminator_0154-121_031804.pdf
- http://www.lowrance.com/upload/Lowrance/Documents/Manuals/NMEA2000NetworksGeneralInfo_0154-173_112006.pdf
- http://www.lowrance.com/en/Downloads/Manuals/NMEA-2000-Network-Installation-Manual/
Je vais les étudier de plus prêt.
Bonne lecture (certes en anglais ...)
 Par ailleurs voici un lien vers les instructions d'installation de l'interface NMEA SUZUKI : http://store.brownspoint.com/images/smis_eng_interface_instructions.pdf

[Sharky]

Le site de téléchargement de Lowrance ... en français.  :
http://www.lowrance.fr/Telechargements/Manuels/

[Sharky]

A l'attention de Benoit ... ou d'autres "spécialistes NMEA 2000"
Il existe différents connecteurs NMEA 2000 :
Bleu : les 1er ?
Rouge : depuis 2007 ?
Noir : désormais ?
J'ai pu voir qu'il existait des connecteurs pour passer du "bleu" au "rouge" et inversement et que les "rouge" étaient compatibles avec les "noir".
Benoit, dès que tu auras quitté tes skis et que tu seras rentré de vacances (rien ne presse) pourrais-tu nous faire un petit topo sur les compatibilités entre les différents connecteurs NMEA 2000 ?

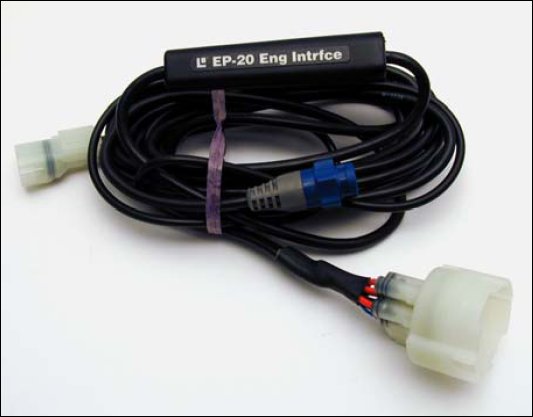

Ci-dessous l'interface Suzuki NMEA 2000 avec les différentes couleurs (la mienne en noir) :


[Sharky]

Benoit a écrit :
Sharky a un peu tout compliqué ;)

Désolé

Benoit a écrit :
Les rouges ou noir son les memes. et certifiés NMEA2000.

Merci Benoit pour ces précisions.
 A+

[lionel29]

merci benoit

[lionel29]

 a l'attention de benoit
j'ai voulu commander l'interface hier soir
je ne retrouve pas  le lien
ou alors c'est plus dispo
merci

[Sharky]

Benoit a écrit :
C'est Sharky qui a eu ma dernière ! (hehe)

Visiblement très difficile à trouver désormais il reste un espoir de ce côté : http://store.brownspoint.com/detail.asp?product_id=990C0-88034
Certes c'est à l'étranger, mais ...
JL
