cablage relais de trim tohatsu

[lolo14530]

Bonjour a toutes et tous !!
je viens vers vous pour une aide concernant le cablage des relais de trim d un moteur tohatsu M40 D 2
j ai acheté ce moteur , l ancien proprietaire m a dit que l un des relais etait HS , il avait demonté tout l ensemble , j ai donc testé le moteur de trim en premier directement sur la batterie et il fonctionne donc ce n est pas lui .
j ai commandé deux relais sur le fameux site chinois ( au passage ce sont les memes mais a 6 euros 50 !!!!!!!) et je n arrive pas a faire fonctionner le moteur , les relais claque lors de l appui sur la telecommande mais rien ne se passe ..........
j en deduis que ce sont mes branchements qui ne sont pas bon !!!!!

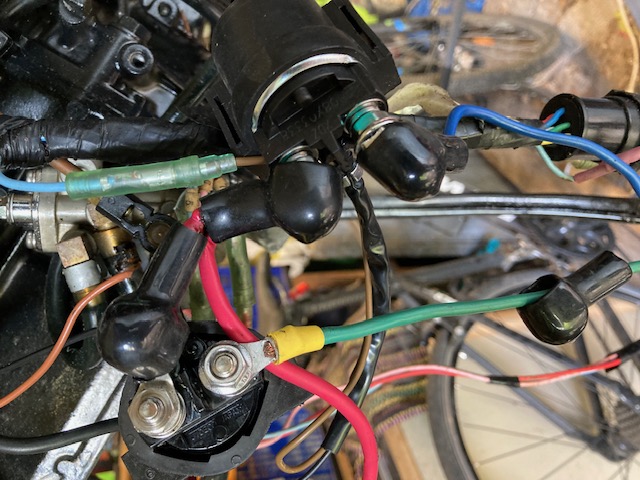

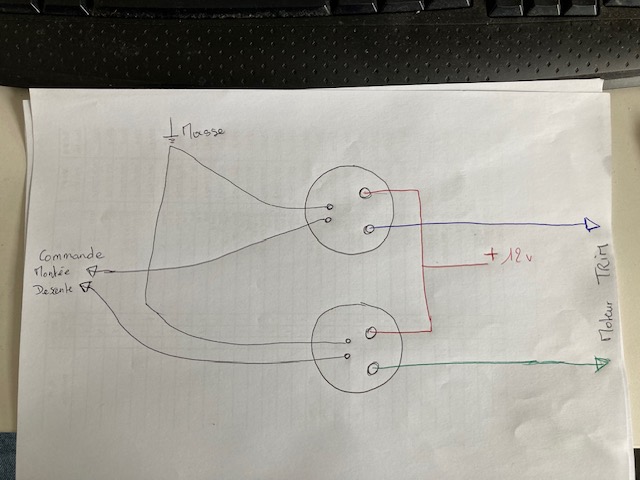

je vous ai mis un shémas de mon branchement pour etre plus clair que sur la photo
Quelqu un peut il maider ????
bien amicalement

[pccn]

Bonjour
Sur la photo du câblage ce n' est pas évident à voir mais, ton schéma est bon,
Tu as certainement un problème d' oxydation d' une cosse sur le plus qui arrive aux relais ou le " moins" sur le moteur
La puissance en "plus " va au moteur via les relais mais il faut que la "masse " soit bien raccordée sur le moteur et cela depuis les cosses batterie, y compris au niveau du coupe circuit.
Je commençais à chercher côté raccordement moteur.

Pour les relais, oui apparemment ce sont les mêmes chez les Chinois sauf que c' est de la copie bien sûr et la qualité des contacts laisse plus qu' à désirer.
Par exemple un relais d' origine a des contact avec une surface argenté et la , je pense que l' argent sur du chinois il faut le chercher....... Même le cuivre possède un pourcentage de fer bien plus élevé.
Le pire étant ceux qui installent des disjoncteurs Chinois dans leur tableau de protection , idem ce n' est pas cher mais le risque d' incendie est énorme,par échauffement et sur un court circuit par explosion. Ce matériel n' étant estampillé que CE et non NF, il faudra expliquer cela à l' assureur en cas de problème...........

[papito]

Bonjour
ci joint pdf  avec schémas
Salutations


tohastu_md_40.pdf
https://www.discount-marine.com/forum/images/post/comment/tohastu_md_40.pdf

[lolo14530]

merci beaucoup pour le shemas , ca explique tout je n ai pas les bons relais ......

[ski wake]

lolo14530 a écrit :

merci beaucoup pour le shemas , ca explique tout je n ai pas les bons relais ......

Ben ouais , mais ils étaient bon marché !

Bref, ... se méfier des fausses bonnes affaires
