branchement compte-tour yamaha

[paul bergonier]

bonjour,

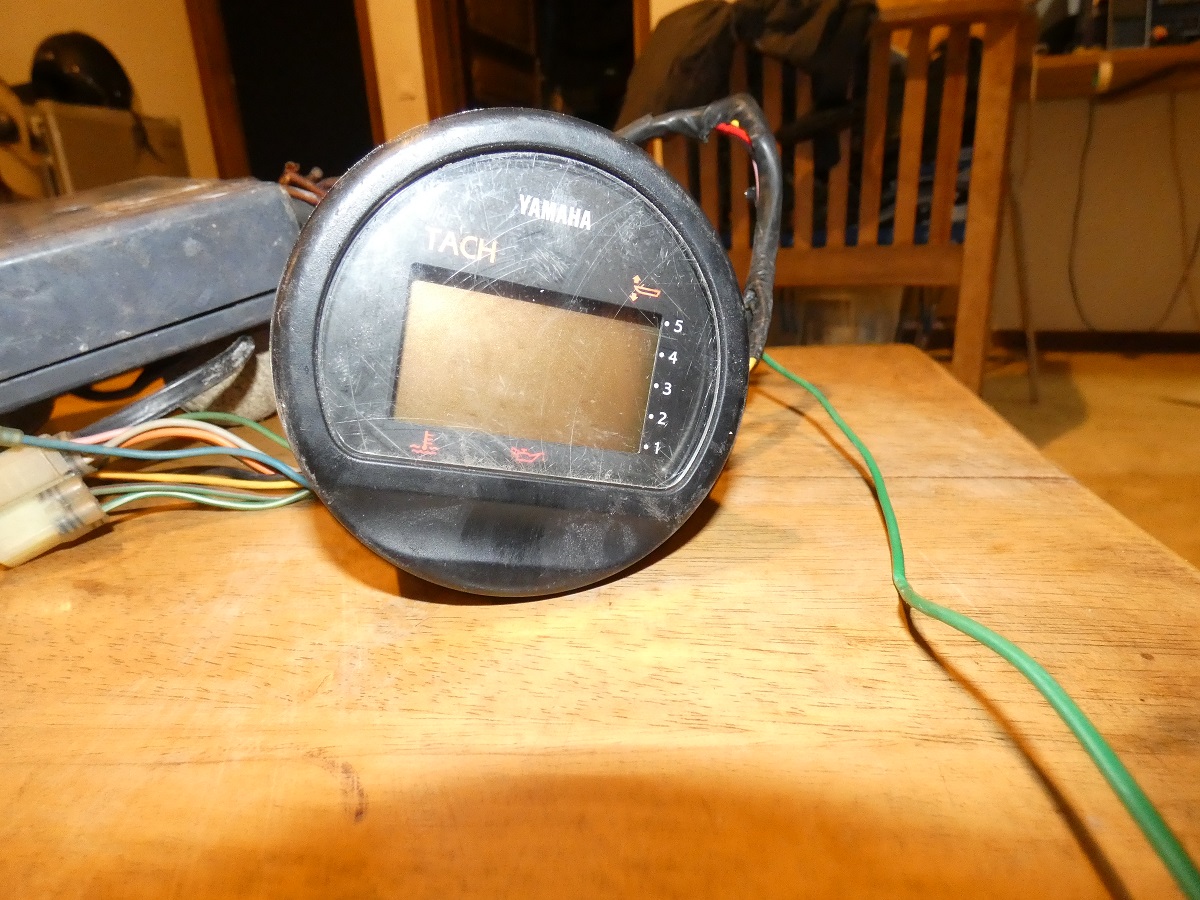

je suis en train de refaire un petit bateau, et j'ai un moteur yam 90ch 2t, sauf que j'ai reccuperer le moteur et les accesoires en vrac, et je ne sais pas comment branché le comte tour, j'ai mis quelques photos pour vous montrez.
est ce que quelqu'un aurait un schema avec la couleur des fils etc ....le compte tourle cul du CT avec les connecteurs et fils, je n'ai pas de connecteur comme ca !....
les fils qui sorte de mon boitier manette yam ....

MERCI  de votre aide

[mjacques]

Bonjour

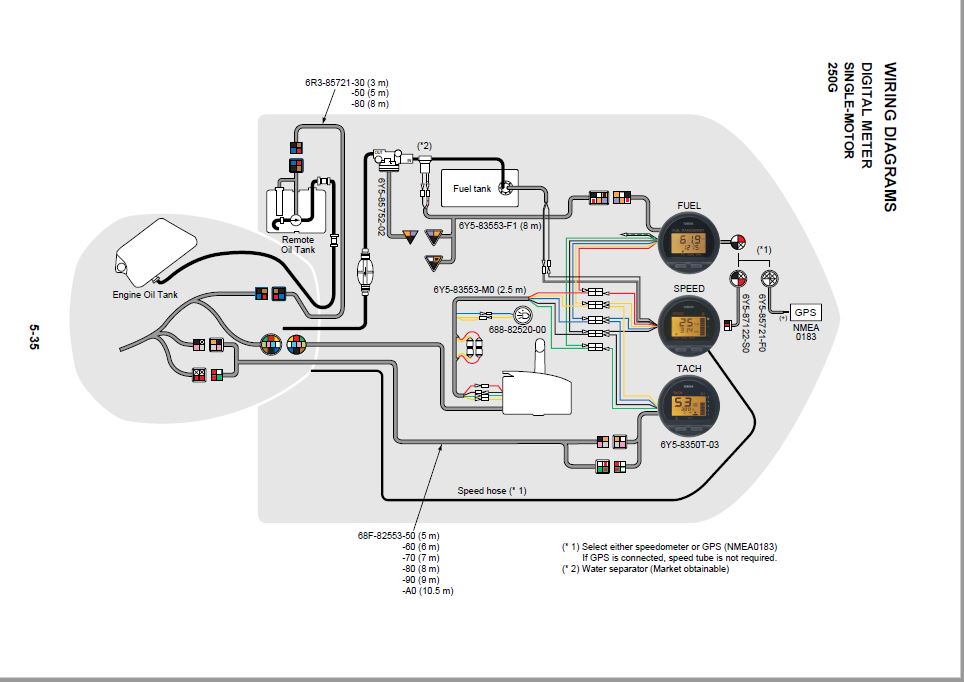

ci joint schéma demandé
salutations



yam2.pdf
https://www.discount-marine.com/forum/images/post/comment/yam2.pdf

[paul bergonier]

bonsoir,
merci pour cette premiére reponce, ca va m'aider a avance.
par contre je pense pas que tout les fils me sois utile pour mon installation , j'aurais voulu savoir a quoi corresponde la couleur des fils.
par exemple le vert? le bleu? le jaune?  etc ....
merci
P B

[mjacques]

Bonjour
https://maxrules.com/fixyamahawiring.php
salutations


[paul bergonier]

bonsoir,

super merci, demain je regarde de plus pres

encore merci

[paul bergonier]

bonsoir,

encore plein de questions ... :-)
donc sur le cable qui arrive du moteur il y a 10 fils ,
il y a bien un bleu! est ce que je le branche au bleu du ct?
pareil pour le rose?
ensuite il y a le petit connecteur avec 2 fils du CT : 1 vert./blc & 1 vert /rouge est ce que je doits les branchés?
le gris du CT doits etre brnaché? car je vois sur la liste qu'il y a ecrit mot a 4t?
il faut que je regarde aussi sur le moteur qu'est que j'ai comme fils, comme le orange,......

de toute facons je vais etre obligé de faire un deuxiéme faisseaus jusqu'au moteur?
encore merci pour tes reponces,
bonne soirée



[mjacques]

Bonjour
il faudrait commencer par
le gros connecteur 10 fils

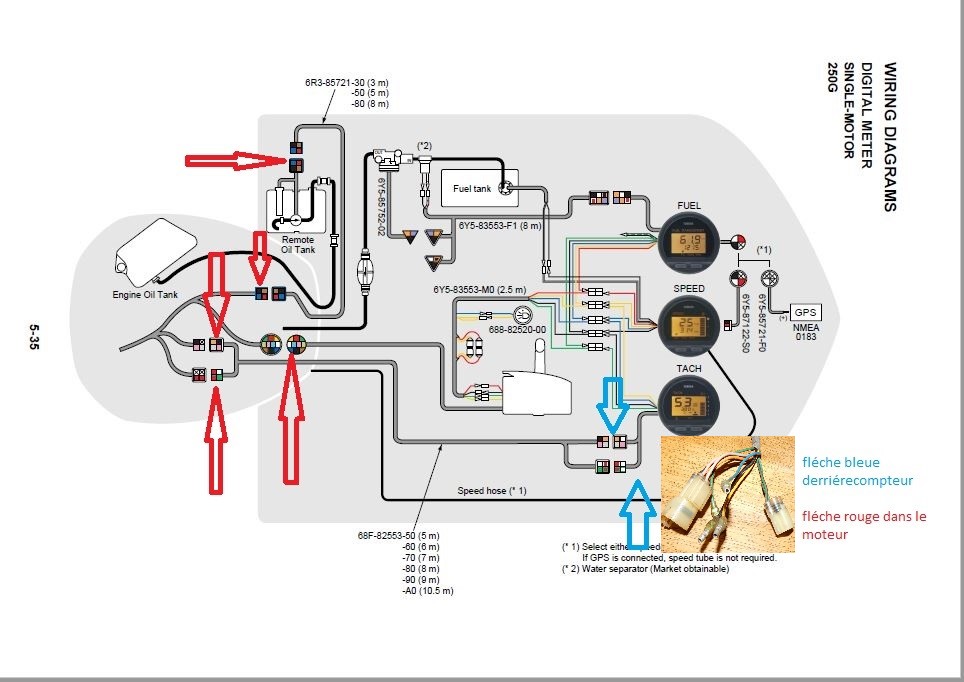

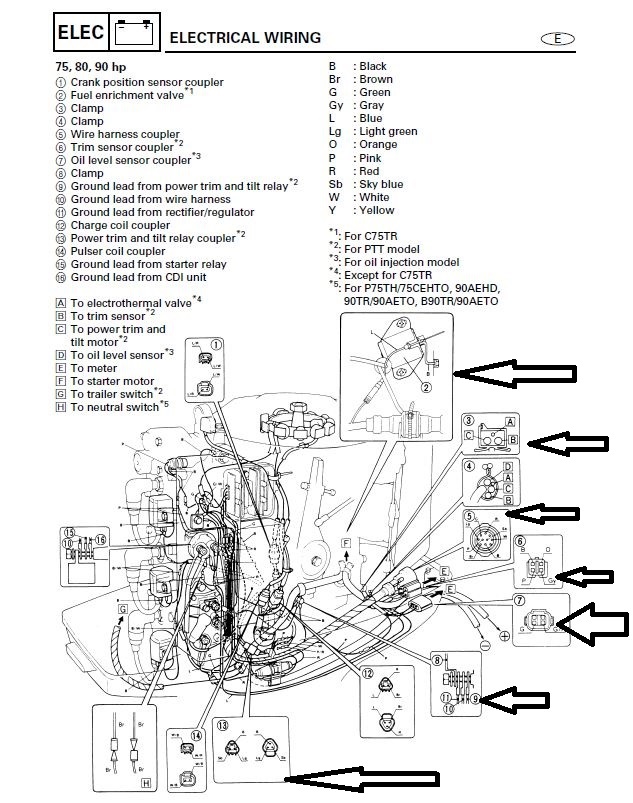

puis les autres comme sur l'image jointe
normalement il devrait sagir de connecteur male -femelle,je ne vois pas de création de fils en plus à part ceux de la batterie
sur votre compteur de votre tableau de bord vous devriez avoir des connecteurs pour les retours de l'huile et du trim les connecteurs que l'on voit sur vos photos
bien vérifier les couleurs
si problème merci de nous mettre une photo des connecteurs qui vous restent
salutations

[paul bergonier]

merci de tes reponses, en faite les personnes qui ont demonté le moteur ne mon pas fournis ce faisceau, mais j'en ai trouvé un d'occas.
j'ai mis le moteur en place aujourd'hui avec la direction par cable et la console centrale,
demain je compte mettre les cables et la poignée ainsi que les faisceaux elec, etc ...

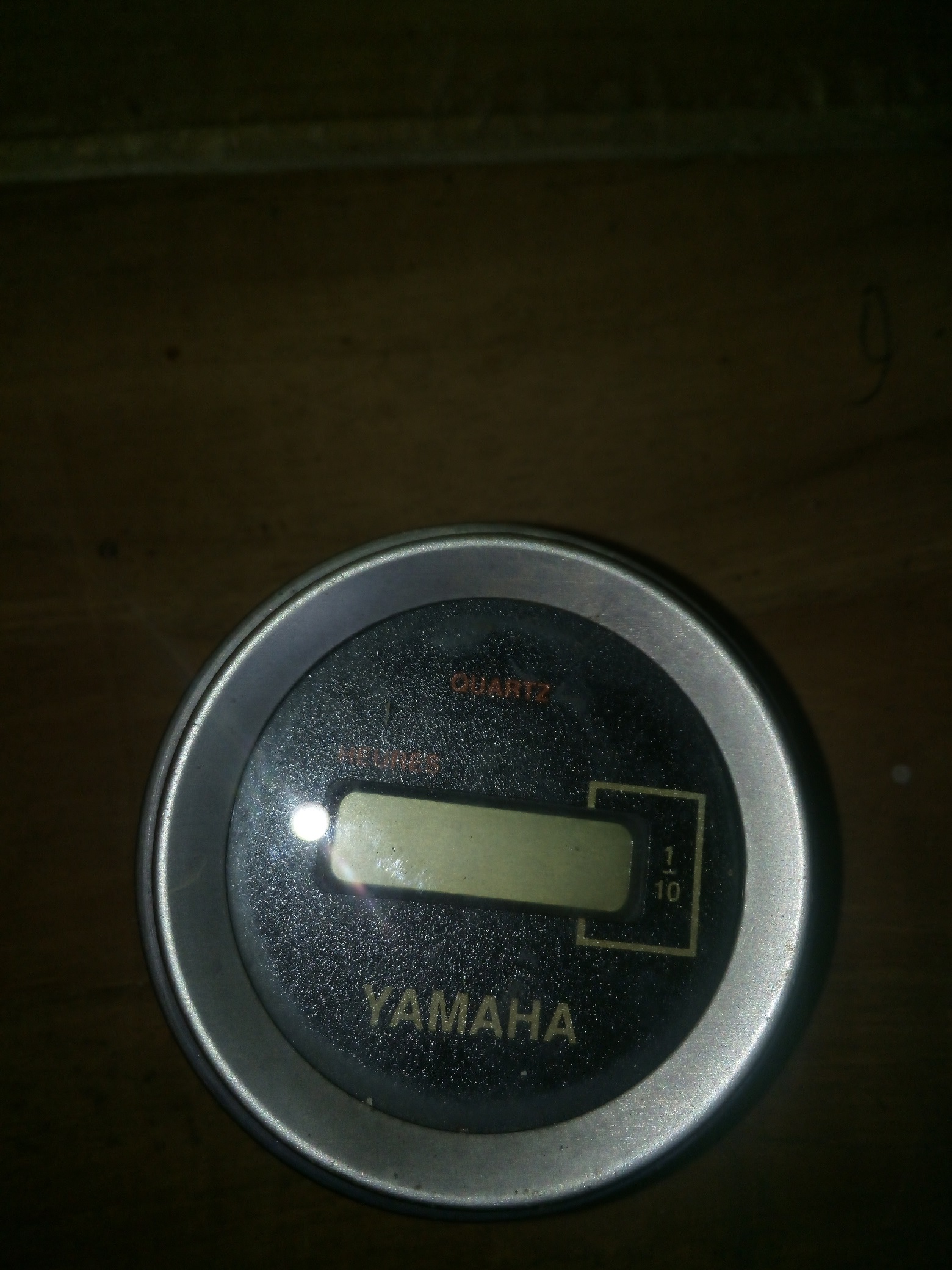

par contre j'ai un soucis avec le  compteur horaire , je ne connais pas le branchement, il doits avoir 1 +, 1-, et 1 pour l'eclairage .... mais quelle cosses?
si tu connais ce model ...  merci d'avance,
je penses que je peux trouvé le moins avec un ohm metre .....

[mjacques]

Bonjour
bizarre votre compteur horaire
que représente  l'endroit de la photo ?
salutations


[paul bergonier]

bsr,

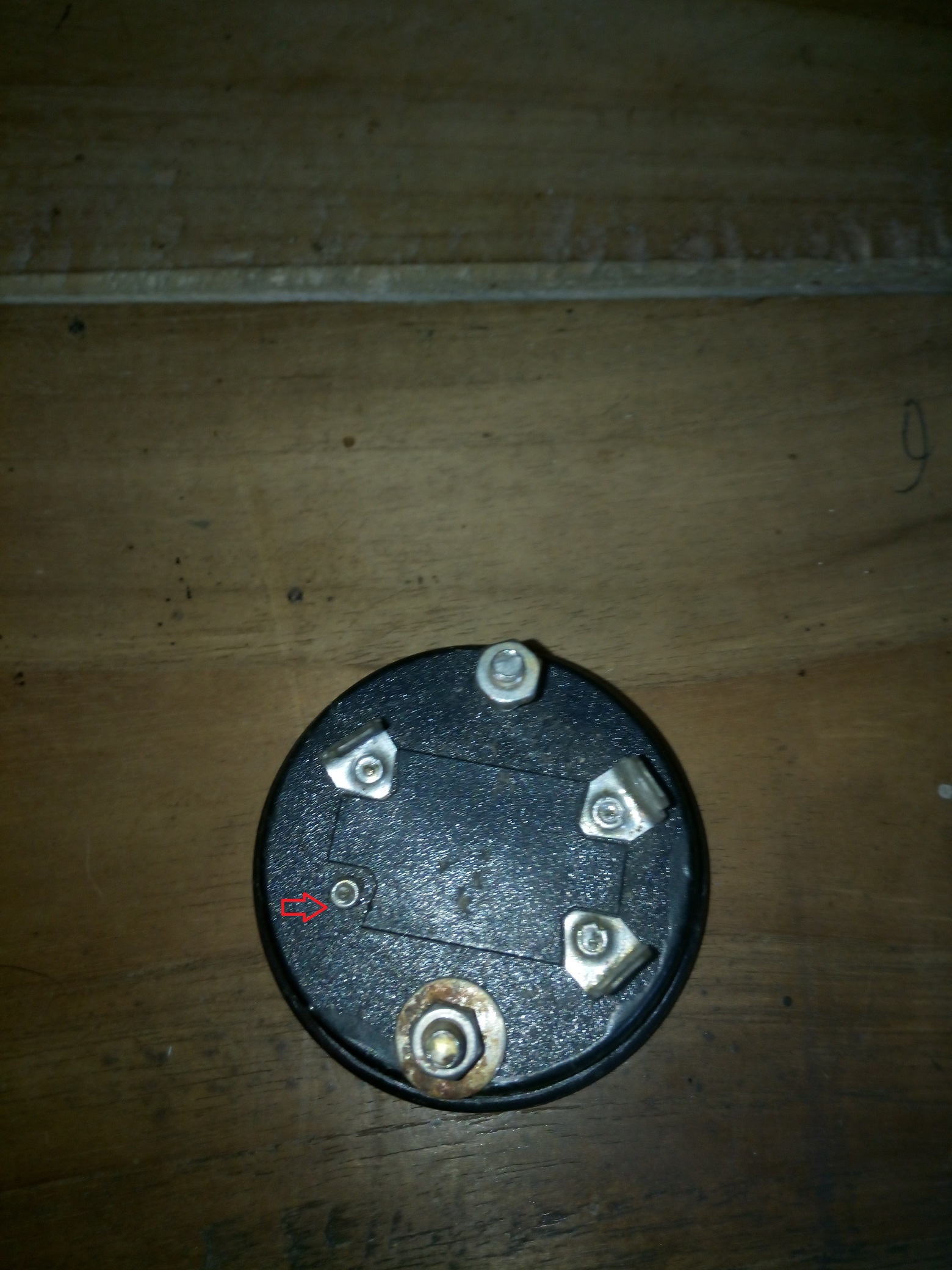

c'est le derriére avec le 2 vis de fixation en haut et en bas et les 3 cosses le +, le -, et l'eclairage!
