Bonjour
Je possède un moteur Honda HB 4T BF90 Vtec
Un mauvais plaisantin s’est permis de

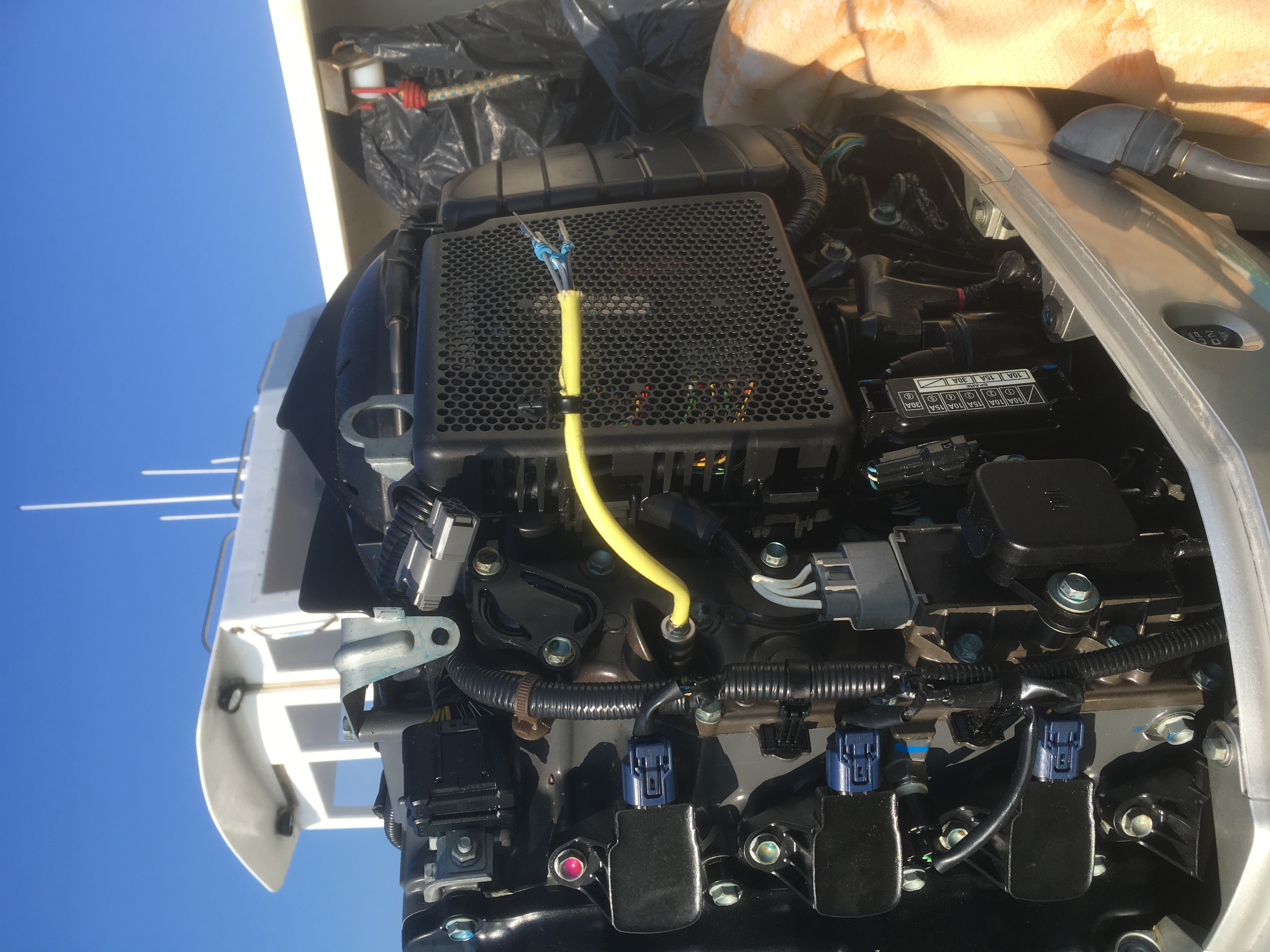

soulever le capot et volontairement ou pas m’a déconnecté un câble électrique de couleur jaune et composé de 4 fils munis chacun d’un petit joint d’étanchéité permettant aussi qu’il reste maintenu au connecteur. Les 4 broches sont intactes et les 4fils sont de couleur; Blanc, blanc, gris et noir. Le connecteur clipsé sur une patte métallique est situé vue de derrière en haut du côté latéral droit du moteur, tout près et en haut de la rampe des 4 bougies.
Je suis totalement novice. Ce câble jaune semble provenir d’un capteur ressemblant d’ailleurs à 1 bougie fixée sur le moteur. Je ne sais pas du tout quelle est sa fonction et ma question est la suivante:
COMMENT RE BRANCHER CES 4 FILS EN TENANT COMPTE DES COULEURS?
Vous l’avez compris, c’est un appel au secours. Merci infiniment pour votre précieuse aide.
Cordialement,
Gérard LEFRANC
Gérard LEFRANC
Tél: 06 14 79 66 18
Mail: gerard.lefranc91@orange.fr
Ps: Je demeure sur l’île d’Hoedic dans le Morbihan et n'ai aucune aide sur place.
- Connectez-vous ou Inscrivez-vous pour commenter
-
Le 23 avril, 2019 - 13:37
Le connecteur a forcément un detrompeur donc il n' y a pas de risque .
Pat contre es tu sur que ce plaisantin ne t' aurai pas emprunté aussi une pièce..........- Connectez-vous ou inscrivez-vous pour commenter
-
Le 23 avril, 2019 - 21:22
Le connecteur a forcément un detrompeur donc il n' y a pas de risque .
Pat contre es tu sur que ce plaisantin ne t' aurai pas emprunté aussi une pièce..........bonjour,
oui il y a un détrompeur , mais cela ne permet pas de savoir ou sont connecter les fils et vers lesquels ils vont une fois ceux si arracher !!
Donc quand la fiche est en place sur son support tu a deux blanc à gauche ! désole il ni à pas de moyen de les différencier ( il est possible qu'il ni est pas d'importance juste une continuité )Donc voir photo
http://img.pccreation.net/photos/201904231523046152.JPGfil venant de la sonde
1° premier blanc en bas à gauche vers Noir et blanc ( cote haut moteur )
2° second blanc en haut à gauche vers Jaune et rouge ( cote haut moteur )
3° Gris en haut à droite vers Vert rouge ( cote haut moteur )
4° Noir en bas a droite vers Jaune et noir ( cote haut moteur )Je te met en cas de soucis mon tel en MP si tu veux.............. n'hésite pas
Une fois déconnecter de la fiche moteur les deux blanc coté sonde, sont en continuité au multimètre
- Connectez-vous ou inscrivez-vous pour commenter
-
Le 24 avril, 2019 - 12:04
bonjour
je vous mets le schema pour 90 cv honda
salutationsFichiers :- Connectez-vous ou inscrivez-vous pour commenter
