Branchement GPS Advensea T50 à VHF Advensea FX 400
Branchement GPS Advensea T50 à VHF Advensea FX 400
Posté le 21 novembre, 2011 - 16:12
317 lectures
10 commentaires
Bonjour,
Je veux connecter mon GPS Advensea T50 à ma VHF Advensea FX 400. Naturellement, bien que ces appareils soient de la même marque, la couleur des fils ne correspond pas...
Sur le T50, j'ai:
noir : Masse NMEA (Alim. -)
brun: Allumage auto
blanc : Sortie NMEA 1
bleu : entrée NMEA 1
rouge : alim 12 v
Orange : sortie NMEA 2
Jaune : entrée NMEA 2
Vert : alarme externe
Sur la VHF, j'ai un connecteur femelle.
et maintenant, je branche comment l'un à l'autre?
Merci!
Pierre
- Connectez-vous ou Inscrivez-vous pour commenter
10 commentaire(s)
-
Le 22 novembre, 2011 - 00:09Bonsoir
Help Hervé de chez DM .. je ne vois que lui qui puisse donner les connexions.
Je suis sûr qu'il va lire le post d'origine et donner la solus.
- Connectez-vous ou inscrivez-vous pour commenter
-
Le 25 novembre, 2011 - 16:05
Bonjour,
Sur la VHF FX400, vous avez dans la boite un connecteur 8 broches rond, à connecter sur la VHF.
De ce petit cable sort 4 cables orange, rouge, brun, noir.
Il faut brancher :
Advansea T50 Advansea FX400
Noir rouge
Blanc Marron
Ci dessous le texte du mode d'emploi de la VHF.
Couleur de fil
Description Connexion
1. Marron NMEA Rx (+) Connectez-vous à NMEA Tx (+) de GPS
2. Rouge NMEA Rx (-) Connectez-vous à masse/NMEA Tx (-)
de GPSLe GPS doit transmettre la position à la VHF.
N'hésiter pas si cela ne marche pas..........
Hervé
Discount
- Connectez-vous ou inscrivez-vous pour commenter
-
Le 28 novembre, 2011 - 11:33Merci beaucoup, Hervé!
Et je n'avais pas vu le connecteur dans la boite... Mea culpa!
Maintenant, tout baigne.
Pierre- Connectez-vous ou inscrivez-vous pour commenter
-
-
Le 13 décembre, 2011 - 15:54Salut Pierre,
Ou donc as-tu fixé une VHF sur le Flyer 701 ?
(Voilà un moment que j'y pense mais je ne vois pas un seul endroit pour l'encastrer...)
A+
Jmich.
- Connectez-vous ou inscrivez-vous pour commenter
-
Le 13 décembre, 2011 - 18:59
Bonjour Jmich!

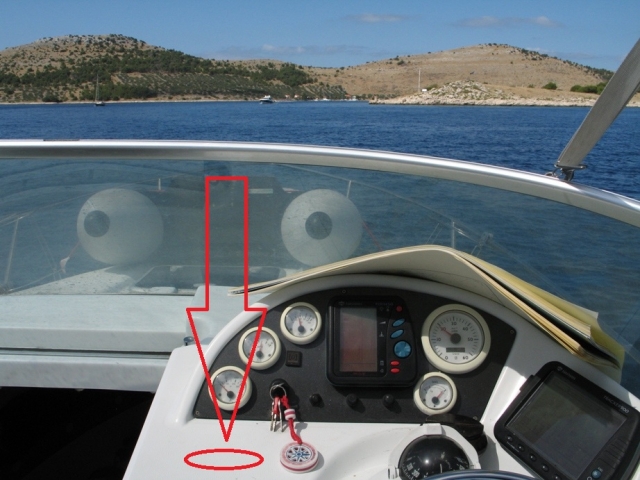

Pas d'autre choix que de le fixer sur la partie plane à gauche du volant (voir photo). Je l'ai positionné de façon à ne pas masquer un cadran du tableau de bord et en prenant garde que le volet du vide poche puisse tenir ouvert en appui du GPS.
