Posté le 10 octobre, 2009 - 13:07
285 lectures
14 commentaires
  • 1
  • 2
  • 3
  • 4
  • 5
(0 vote)



Après l'annonce de Garmin de la publication d'un nouveau logiciel (version beta) pour les séries Dakota, Oregon (200, 300, 400 et 550) et Colorado, permettant la lecture de cartes raster (scannérisées) dans ces appareils, il me fallait absolument essayer !

Cette manipulation nécessite un peu de travail : s'il faut scannée la carte par ses propres moyens, ca n'est jamais aisé. Aux USA le service hydrographique met en ligne ses cartes gratuitement, la logique voulant que si les impots des américans ont servi à payer ce service, il est normal qu'ils ne le payent pas deux fois.

Pour mon test j'ai pris la liberté de scanner une carte d'examen du SHOM 9999L.

L'image résultant du travail de préparation doit être au format JPG avec 155dpi de définition, et ne pas dépasser 1Mo pour ne pas ralentir l'appareil.

L'image doit ensuite être géolocalisée, il faut la placer dans le repère longitude latitude, pour que le GPS puisse l'exploiter.

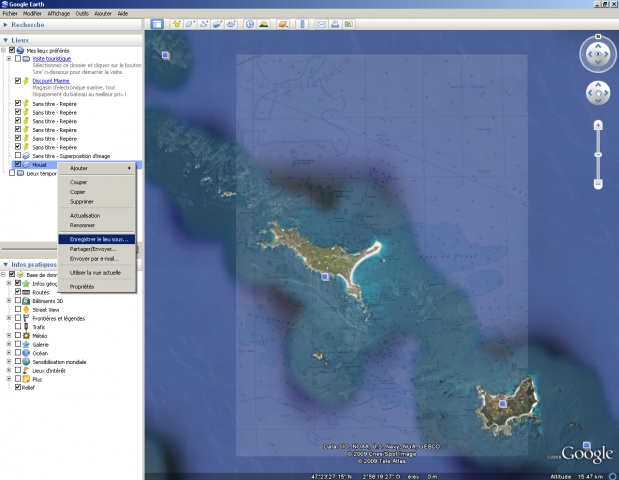

Pour ce faire Garmin propose d'utiliser l'application Google Earth. La fonction se trouve dans le menu "Ajouter > Superposition d'image". Des repères sont placés sur la carte pour l'adapter à la vue satellite on peut également prendre des repères précis avec plusieurs positions relevées sur la carte.

Une fois l'opération effectuée, il ne reste plus qu'à sauver le fichier KMZ, un standard de fichier de géolocalisation, qui résulte de cette superposition dans la mémoire du GPS Garmin, dans le répertoire Garmin/CustomMaps

Si Garmin intègre la lecture de fichier KMZ dans ces GPS, il y a fort à parier que le futur Planner, Garmin HomePlanner, intègre également ce format de fichier, un format qui permet bien des choses !


Et le résultat est super ! Toutes sortes de cartes peuvent ainsi être intégrées à l'appareil, que ce soit des cartes marines ou terrestres, ou des cartes de régions qui ne sont pas cartographiées grâce à la bibliothèque de cartes qu'offre Google Earth !
Évidement le guidage automatique n'est pas possible sur ces cartes, mais nombreux sont les utilisateurs qui apprécieront le fait de pouvoir utiliser ses propres cartes.


A votre tour d'essayer !

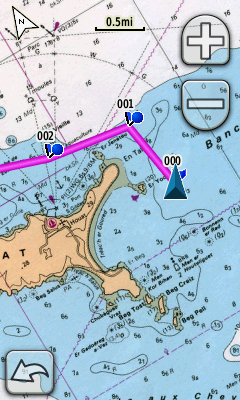

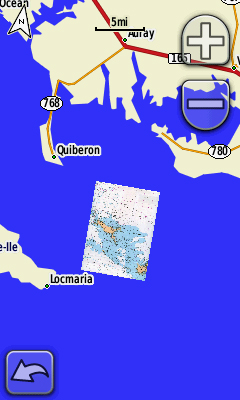

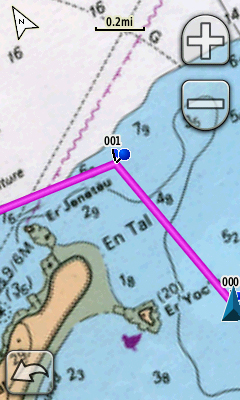

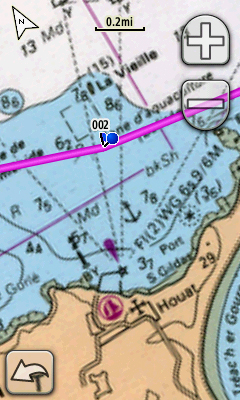

Quelques captures d'écrans sur mon Garmin Oregon 300 de test



 Les appareils compatibles :





14 commentaire(s)
  • Hermano973
    Hermano973
    Hors ligne
    Moussaillon
    Inscription : 18/01/2010
    Le 19 janvier, 2010 - 20:18

    Bonjour,

     J'habite en Guyane et souhaite m'équiper en Oregon 400 ou 550 mais il n'existe pas de cartographie terrestre compatible Garmin comme par exemple GPS Topo.

    J'ai donc acheté le logiciel cartoexploreur pour PC.

    Les cartes de Cartoexploreur étant déjà "numérisées", existe il une manip du genre de celle décrite ci dessus (sans avoir à imprimer les cartes pour les rescanner au format JPG) qui permettrait de transferer les fond de cartes sur l'Oregon.

    Merci

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 20 janvier, 2010 - 01:20
    Malheureusement je ne connais pas cartoexplorer et je ne pourrais pas dire s'il est possible de faire un export de la cartographie au format JPG.

    En dernier recours avec un logiciel de retouche d'image (comme photoshop) il doit etre possible de faire des captures d'écrans et de coller ces captures les une aux autres pour faire un jpg de la cartographie.

    Les captures d'écrans sur PC ce font avec la touche Print Screen (print scr), la capture se loge dans le "presse papier" de windows. il faut donc faire un coller dans un document image vierge.

    Il faut maitriser un peu en info ;)
  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 25 juin, 2010 - 17:49

    Voila deux captures d'écran de la gestion des cartes scannées sur les nouveaux GARMIN GPSMAP 78s.



    Fichiers :
  • felvic
    felvic
    Hors ligne
    Moussaillon
    Inscription : 19/05/2010
    Messages : 2
    Le 13 juillet, 2010 - 11:48

    Salut Benoit,



    tu fais comment sur Googleearth pour adapter l'image en superposition ?

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 13 juillet, 2010 - 12:03

    bonjour,

    je crois que je ne comprends pas la question. Pour ajouter une image en superposition dans google earth c'est indiqué dans le billet au dessus... ?

  • felvic
    felvic
    Hors ligne
    Moussaillon
    Inscription : 19/05/2010
    Messages : 2
    Le 13 juillet, 2010 - 12:10

    Oui mais l'image se met n'importe où et à une taille gigantesque.



    Où trouve-tu les paramateres dans Googleearth pour l'adapter?

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 13 juillet, 2010 - 12:14
    [quote=felvic]

    Oui mais l'image se met n'importe où et à une taille gigantesque.



    Où trouve-tu les paramateres dans Googleearth pour l'adapter?

    [/quote]

    c'est déjà plus la meme question.

    Evidement l'image ne se cale pas toute seule sur la carte, quand on suit ce que j'ai écrit, on constate le repere vert dont je parle et qui permet d'adapter l'image et la position à la carte google...

  • felvic
    felvic
    Hors ligne
    Moussaillon
    Inscription : 19/05/2010
    Messages : 2
    Le 13 juillet, 2010 - 12:23

    J'avais à peu près compris.



    Mais ce que je n'arrive pas à faire, c'est d'une part à faire pivoter la carte scannée pour que le nord soit pile-poil et d'autre part l'ajuster en homothétie ( quand tu prens un coin, l'image se déforme)...

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 13 juillet, 2010 - 12:33
    Pour l'homothétie il faut maintenir la touche Shift (la fleche vers le haut) sur le coté gauche du clavier, en agissant sur un coin.
  • felvic
    felvic
    Hors ligne
    Moussaillon
    Inscription : 19/05/2010
    Messages : 2
    Le 14 juillet, 2010 - 11:33

    Merci Benoit,



    à force de bidouiller, je suis parvenu à ajuster la carte.

    Je l'ai mis sur une clé USB et direction le shipshandler ( il doit commenecer à en avoir marre ! ).

     Comme tu l'indiquais, je l'ai mis dans un repertoire \Garmin\CustomMaps. Dans "parametres carte" je retrouve ma carte en KMZ et activée.

    Les waypoints "collent" alors à la carte (c'est une carte IGN d'avant mise à l'eau d'un lac ), c'est bluffant.

     Deux remarques cependant:

    - Il faut copier la carte dans CustomMaps mais dans la mémoire interne, pas dans sur la carte SD.

    - Passé un niveau de zoom de 200m, la définition est médiocre..


  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 15 juillet, 2010 - 12:05

    concernant les remarques :

    le niveau de zoom dépend de la carte scannée. Comme ca n'est pas une carte vectorisée (comme les cartes Garmin) tu ne peux pas zoomé plus que la carte d'origine. Alors qu'une carte vectorisée elle adapte le niveau de détail a chaque échelle de zoom.

    Si tu crées la même arborescence sur la carte SD de l'appareil ca doit marcher.

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 15 juillet, 2010 - 12:08
    et pour le shipschandler j'ai fais la plupart de son travail il devrait pas se plaindre ;)
  • felvic
    felvic
    Hors ligne
    Moussaillon
    Inscription : 19/05/2010
    Messages : 2
    Le 11 août, 2010 - 10:13

    Salut Benoit,



    Dans les Tomtom, il y a un programme nommé ttMaps, developpé par un passioné, qui permet de recuperer les cartes Ign au 25000 eme sur le site Géoportail et de les géolocaliser (absolument génial au passage!).

     A part le format KMZ et les cartes Garmin, quel format est utilisable sur le GPSMAP 78 ( ECW par exemple ) ?

  • Webmaster@1
    Webmaster@1
    Hors ligne
    Capitaine de frégate
    Inscription : 08/10/2008
    Messages : 172
    Le 11 août, 2010 - 10:18

    Pour tomtom tres bien... Mais bon, moi un tomtom ca me sert a rien a part dans la bagnole :)

    Pour les Garmin seuls les KMZ comme décrit, et la carto Garmin, pas d'autre format.

    ++
